 本連載では、グレープシティが提供するJavaScriptライブラリ「Wijmo(ウィジモ)」について、サンプルとともに利用例を紹介します。今回はWijmo 5が提供するグラフやゲージ、入力部品について利用法を説明していきます。

目次

はじめに

 Wijmo(ウィジモ)は、グレープシティがHTML/JavaScript環境に向けて提供しているJavaScriptライブラリで、WebサイトやWebアプリケーションで活用できるUI部品を利用者に提供します。

 2015年1月に提供開始されたWijmoの新版「Wijmo 5」には、前回記事で紹介したグリッド部品「FlexGrid」以外にも表1のようなUI部品(JavaScriptコントロール)が含まれています。

表1 本記事で紹介するWijmo 5のUI部品
部品 内容
FlexChart チャート(棒グラフ、折れ線グラフなど)
Gauge ゲージ(LinearGauge、RadialGauge)
Input 入力部品(多機能テキストボックス、カレンダーなど)

 本記事では表1のUI部品について、概要と利用法をサンプルで説明していきます。

対象読者

  • WebサイトやWebアプリケーションのレベルをワンランク上げたい方
  • より軽量/高速なJavaScriptのUI部品を探している方
  • Wijmo 5が提供するUI部品の全容を把握したい方

必要な環境

 Wijmo 5はECMAScript 5をサポートする、いわゆるモダンブラウザをターゲットにしており、WijmoのWebサイトでは以下のブラウザがサポート対象として案内されています。

  • Internet Explorer:9以上
  • Google Chrome:5以上
  • Mozilla Firefox:4以上
  • Safari:5以上
  • Opera:12以上

 今回は以下の環境で動作を確認しています。

  • Windows 7 64bit版
    • Internet Explorer 11

 なお本記事のサンプルコードはAngularJS(バージョン1.2.1)およびWijmo 5のAngularJS連携機能を利用しています。

チャートを表示するFlexChart

 FlexChartはチャートを表示するUI部品です。AngularJSと組み合わせる場合はwj-flex-chartディレクティブ(独自タグ)でチャート全体を、wj-flex-chart-seriesディレクティブで1つのデータ系列を記述します。棒グラフと折れ線グラフ、凡例を表示する図1のようなサンプルを本連載の第2回で説明しています(今回記事のサンプルコードにも同じ内容のサンプルを含めています)。

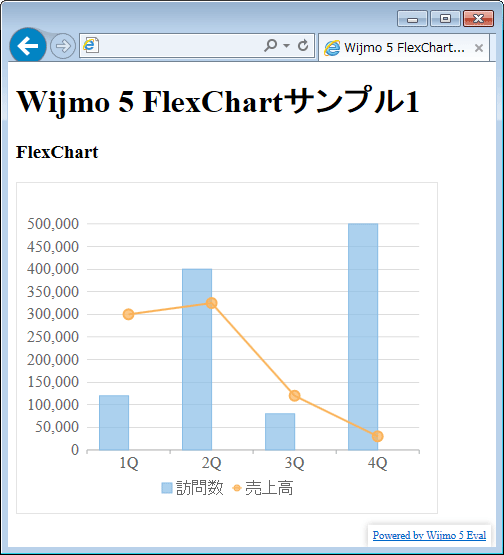

図1 FlexChartによるグラフ表示(001_wijmo_flexchart1.html)
図1 FlexChartによるグラフ表示(001_wijmo_flexchart1.html)

グラフの種類を指定

 FlexChartではchartTypeプロパティ(chart-typeディレクティブ属性)の設定によりさまざまなグラフを表示できます。主なグラフの種類を表2に示します。サポートするすべての種類はドキュメントを参照してください。

表2 FlexChartで表示できる主なグラフ
名前 内容
Column 縦棒グラフ
Bar 横棒グラフ
Line 折れ線グラフ
LineSymbols シンボル付き折れ線グラフ
Spline スプライングラフ(曲線でデータを補完)

 これらのグラフ種類を切り替えて表示するサンプルをリスト1に示します。

リスト1 グラフの種類を切り替えて表示(002_wijmo_flexchart2.html)
<h3>FlexChart</h3>
<wj-flex-chart items-source="chartData"
    binding-x="quarter"
    chart-type="{{chartType}}"
    style="width:640px;height:300px;">
    <wj-flex-chart-series name="訪問数" binding="visit">
    </wj-flex-chart-series>
    <wj-flex-chart-series name="売上高" binding="sales">
    </wj-flex-chart-series>
</wj-flex-chart>

<h3>グラフ種類</h3>
<select ng-model="chartType">
    <option value="Column">Column</option>
    <option value="Bar">Bar</option>
    <option value="Line">Line</option>
    <option value="LineSymbols">LineSymbols</option>
    <option value="Spline">Spline</option>
</select>

 wj-flex-chartのchart-type属性にスコープの変数chartTypeを指定します。selectタグで記述されたプルダウンを操作するとAngularJSの双方向バインディングによりchartTypeの値が変更され、それに応じてグラフの種類が切り替わります。

図2 グラフの種類を切り替えて表示(002_wijmo_flexchart2.html)
図2 グラフの種類を切り替えて表示(002_wijmo_flexchart2.html)

タイトルと軸の設定

 グラフにはwj-flex-chartのheader、footer属性でヘッダー・フッター文字列を設定できます。またwj-flex-chart-axisディレクティブで軸の設定をカスタマイズできます。これらを設定した例をリスト2に示します。

リスト2 グラフにタイトルと軸を設定(003_wijmo_flexchart3.html)
<wj-flex-chart items-source="chartData" binding-x="quarter"
    header="営業記録" footer="2015年4月1日現在"
    style="width:640px;height:300px;">
    <!-- X軸の指定 ...(1)-->
    <wj-flex-chart-axis wj-property="axisX"
        title="四半期"
        major-grid="true"
        >
    </wj-flex-chart-axis>
    <!-- Y軸の指定 ...(2)-->
    <wj-flex-chart-axis wj-property="axisY"
        title="数値"
        max="600000"
        min="0"
        major-unit="200000">
    </wj-flex-chart-axis>
    <!-- 中略 -->
</wj-flex-chart>

 wj-flex-chartディレクティブのheader、footer属性でヘッダー(「営業記録」)とフッター(「2015年4月1日現在」)を設定しています。(1)は軸の指定で、wj-propertyに"axisX"を設定してX軸を表しています。ここでは軸に表示する文字列をtitle属性に設定しています。major-gridは軸のグリッド線を表示する属性で、trueを設定してグリッド線を表示させます。一方(2)はy軸の指定で、titleのほかにmax、min属性で最大値・最小値を、major-unit属性で軸線の間隔を指定しています。

 リスト2を実行すると、タイトルと軸がカスタマイズされたグラフが表示されます。

図3 タイトル・軸を変更したグラフを表示(003_wijmo_flexchart3.html)
図3 タイトル・軸を変更したグラフを表示(003_wijmo_flexchart3.html)
