FlexChartの手軽で強力な表現力を体感する ~ 複合チャート、ツールチップ、レンジセレクタ、トレンドライン

  • LINEで送る
  • このエントリーをはてなブックマークに追加
2017/04/21 14:00

 大量のデータを分析するときに必要なことは、最適な表現を探ると同時に何度でもその表示で手軽に見ることができることです。FlexChartは、アプリにグラフ表示という表現力を追加するコンポーネントなので、会社の文化や業務の流れに合わせた最適な操作で目的の表示が行えるという利点を提供します。第2回である今回は、FlexChart for WPFの多彩な表現力に注目します。

目次

複合チャート:CZ1702CompositeChart

 それでは前回と同じように、気象庁の過去の気象データ検索サイトから東京の平均気温と、降水量の月合計の関係性を分析してみましょう。

 Modelとして次のようなクラスにデータを格納します。

リスト1 データ構造
public class DataItem
{
    public DataItem(int year, double temp, double prec)
    {
        Year = year;
        Temp = temp;
        Prec = prec;
    }

    public int Year { get; set; }
    public double Temp { get; set; }
    public double Prec { get; set; }
}

 気温と降水量を一つのグラフであらわすときは、気温は折れ線グラフ、降水量は棒グラフで表現し一つの図に合成するのが一般的です。このようなグラフを複合チャートといいます。FlexChartで複合チャートを作るのは非常に簡単です。

リスト2 複合チャートのXAML
<c1:C1FlexChart BindingX="Year" ItemsSource="{Binding Data}">
    <c1:C1FlexChart.Series>
        <c1:Series SeriesName="気温" Binding="Temp" ChartType="Line"/>
        <c1:Series SeriesName="降水量" Binding="Prec" ChartType="Bar"/>
    </c1:C1FlexChart.Series>
</c1:C1FlexChart>

 しかしこれでは気温と降水量の値が異なりすぎて、同じY軸でプロットすると気温の変化がX軸近くの小さな範囲で動いているのみで読み取れません。

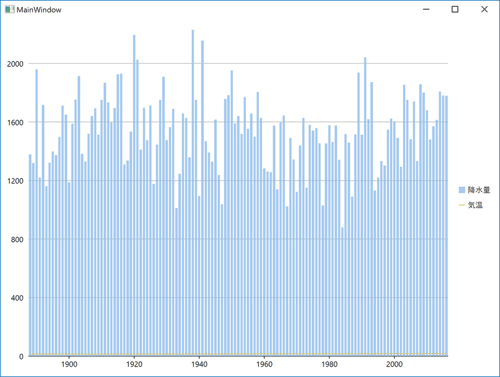

図1 複合チャート
図1 複合チャート

 そこで、気温と降水量に異なるY軸を設定します。

リスト3 複数軸複合チャートのXAML
<c1:C1FlexChart BindingX="Year" ItemsSource="{Binding Temps}">
    <c1:C1FlexChart.Series>
        <c1:Series SeriesName="気温" Binding="Temp" ChartType="Line">
            <c1:Series.AxisY>
                <c1:Axis Position="Left" Title="年間平均気温" />
            </c1:Series.AxisY>
        </c1:Series>
        <c1:Series SeriesName="降水量" Binding="Prec" ChartType="Bar">
            <c1:Series.AxisY>
                <c1:Axis Position="Right" Title="年間降水量" />
            </c1:Series.AxisY>
        </c1:Series>
    </c1:C1FlexChart.Series>
</c1:C1FlexChart>

 このようにY軸を分ければわかりやすいグラフになります。

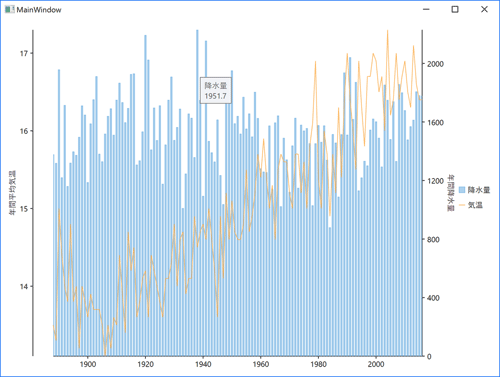

図2 複数軸複合チャート
図2 複数軸複合チャート

 このようにXAML上でもそれぞれの値にAxisYつまりY軸を設定すると記載するだけで複数Y軸が実現できます。これは非常にわかりやすい仕様だと思います。
