Silverlight／WPFで使える逆引きTips集
――インクキャンバス機能

（6） InkCanvasコントロール

01.インクを使用する

　InkCanvas コントロールで絵を描ける（インクを使用する）ようにするには、EditingMode プロパティの設定をする必要があります。

　EditingMode プロパティには InkCanvasEditingMode 列挙体の値を指定します。インク（描画用のペン）を使用する場合は、InkCanvasEditingMode.Ink を指定します。

　参考までに、InkCanvasEditingMode 列挙体を下記に示します。

InkCanvasEditingMode 列挙体

メンバ名	説明
None	ペンがInkCanvasにデータを送信する際、アクションが実行されません
Ink	インクで線を描画できるようにします
GestureOnly	InkCanvas上でペンがどのように動いたのかを認識しますが、線は描画されません
InkAndGesture	ペンが動いたとおりに軌跡が描かれますが、キャンバスからペンを離すと軌跡が消えます。InkCanvasはペンがどのように動いたのかを認識します。
Select	描画されている線を選択することができます
EraseByPoint	ペンが線に交差したときに、交差した部分を消去します
EraseByStroke	ペンが交差した線全体を消去します。

　下記は InkCanvasで線を描けるように、EditinMode に InkCanvasEditingMode.Ink を設定する例です。

インクを使用する例

XAMLの例

<InkCanvas EditingMode="Ink" Name="InkCanvas1" />

VBの例

Private Sub Window_Loaded(ByVal sender As System.Object, ByVal e As System.Windows.RoutedEventArgs) Handles MyBase.Loaded
    'インクを使用できる状態にする
    InkCanvas1.EditingMode = InkCanvasEditingMode.Ink
End Sub

C#の例

private void Window_Loaded(object sender, RoutedEventArgs e)
{
    // インクを使用できる状態にする
    inkCanvas1.EditingMode = InkCanvasEditingMode.Ink;
}

ポイント

　インクを使用するには EditingMode プロパティにInkCanvasEditingMode.Inkを設定する。

02.描画されたストロークを消去する

　キャンバス上に描かれたストロークを消去するには、EditingMode プロパティに EraseByPoint または EraseByStroke を指定します。

　EraseByPoint を指定した場合はペンと交差した部分のみが消去され、EraseByStroke を指定した場合はペンと交差したストローク自体が消去されます（ストロークとは描き始めから描き終わりまでの1本の連続した線を言います）。

　また、キャンバスに描かれたストロークのすべてを一括で消去するには Strokes プロパティ の Clear メソッドを使用します。

　下記はストロークを消去する例です。

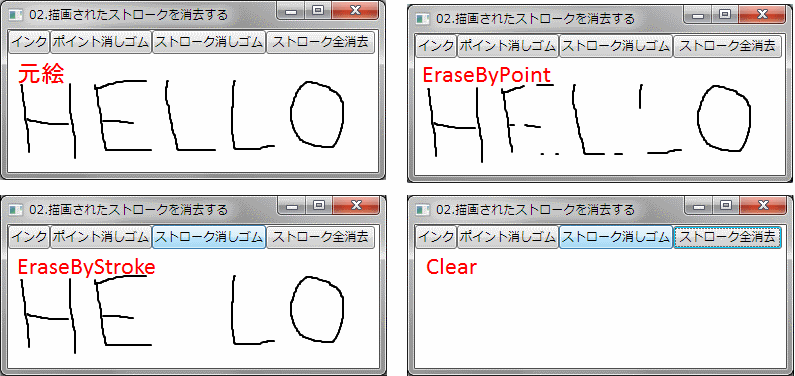

　EraseByPointでの消去はペンと交差した部分のみが消え、EraseByStrokeはペンと交差した1本のストローク（この例では一筆書きされたL）が消去されています。

描画されたストロークを消去する

XAMLの例

<StackPanel>
    <StackPanel Orientation="Horizontal">
        <Button Name="btnInk" Content="インク"/>
        <Button Name="btnEraseByPoint" Content="ポイント消しゴム"/>
        <Button Name="btnEraseByStroke" Content="ストローク消しゴム" />
        <Button Name="btnAllClear" Content="ストローク全消去" Height="23" Width="109" />
    </StackPanel>
    <InkCanvas Name="InkCanvas1" EditingMode="Ink" />
</StackPanel>

VBの例

' ［インク］ボタンクリック時の処理
Private Sub btnInk_Click(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles btnInk.Click
    'インクを使用できる状態にする
    InkCanvas1.EditingMode = InkCanvasEditingMode.Ink
End Sub

' ［ポイント消しゴム］ボタンクリック時の処理
Private Sub btnEraseByPoint_Click(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles btnEraseByPoint.Click
    'ペンがストロークと交差した部分のみを消去する
    InkCanvas1.EditingMode = InkCanvasEditingMode.EraseByPoint
End Sub

' ［ストローク消しゴム］ボタンクリック時の処理
Private Sub btnEraseByStroke_Click(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles btnEraseByStroke.Click
    'ペンが交差したストロークの全体を消去する
    InkCanvas1.EditingMode = InkCanvasEditingMode.EraseByStroke
End Sub

' ［ストローク全消去］ボタンクリック時の処理
Private Sub btnAllClear_Click(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles btnAllClear.Click
    '全ストロークを消去する
    InkCanvas1.Strokes.Clear()
End Sub

C#の例

// ［インク］ボタンクリック時の処理
private void btnInk_Click(object sender, RoutedEventArgs e)
{
    // インクを使用できる状態にする
    inkCanvas1.EditingMode = InkCanvasEditingMode.Ink;
}

// ［ポイント消しゴム］ボタンクリック時の処理
private void btnEraseByPoint_Click(object sender, RoutedEventArgs e)
{
    // ペンがストロークと交差した部分のみを消去する
    inkCanvas1.EditingMode = InkCanvasEditingMode.EraseByPoint;
}

// ［ストローク消しゴム］ボタンクリック時の処理
private void btnEraseByStroke_Click(object sender, RoutedEventArgs e)
{
    // ペンが交差したストロークの全体を消去する
    inkCanvas1.EditingMode = InkCanvasEditingMode.EraseByStroke;
}

// ［ストローク全消去］ボタンクリック時の処理
private void btnAllClear_Click(object sender, RoutedEventArgs e)
{
    // 全ストロークを消去する
    inkCanvas1.Strokes.Clear();
}

ポイント

　ペンと交差した部分を消去するには EditingMode プロパティに EraseByPoint を指定する。

　ペンと交差したストロークを消去するには EditingMode プロパティに EraseByStroke を指定する。

　すべてのストロークを一括して諸挙するには StrokesプロパティのClearメソッドを使用する。
