Silverlight／WPFで使える逆引きTips集
――インクキャンバス機能

（6） InkCanvasコントロール

06.滑らかな線を描く

　通常フリーハンドで線を描画すると、少しギザギザとした線になってしまいます。滑らかな（ベジェスムージングを適用した）線を描画するには、DefaultDrawingAttributes プロパティを使用して、FitToCurve プロパティ に True をセットします。

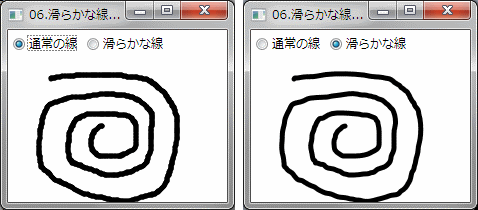

　下記は、滑らかな線を描画する例です。ラジオボタンで「通常の線」を選択したときには少しギザギザとした線になり、「滑らかな線」を選択したときには、ギザギザの少ない線になります。

滑らかな線を描く

XAMLの例

<StackPanel>
    <StackPanel Orientation="Horizontal">
        <RadioButton Content="通常の線" Name="rdoFitToCurveOff" />
        <RadioButton Content="滑らかな線" Name="rdoFitToCurveOn" />
    </StackPanel>
    <InkCanvas Name="InkCanvas1" EditingMode="Ink">
        <InkCanvas.DefaultDrawingAttributes>
            <DrawingAttributes FitToCurve="True" />
        </InkCanvas.DefaultDrawingAttributes>
    </InkCanvas>
</StackPanel>

VBの例

'***** 追加 *****
Imports System.Windows.Ink

'描画属性用変数
Private inkDA As New DrawingAttributes

' 初期化処理
Private Sub Window_Loaded(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles MyBase.Loaded
    'ペンの幅を5にする
    inkDA.Width = 5
    inkDA.Height = 5
    InkCanvas1.DefaultDrawingAttributes = inkDA
End Sub

' 「通常の線」選択時の処理
Private Sub rdoFitToCurveOff_Checked(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles rdoFitToCurveOff.Checked
    'FitToCurve を Off にする
    inkDA.FitToCurve = False
    InkCanvas1.DefaultDrawingAttributes = inkDA
End Sub

' 「滑らかな線」選択時の処理
Private Sub rdoFitToCurveOn_Checked(ByVal sender As System.Object,
    ByVal e As System.Windows.RoutedEventArgs) Handles rdoFitToCurveOn.Checked
    'FitToCurve を On にする
    inkDA.FitToCurve = True
    InkCanvas1.DefaultDrawingAttributes = inkDA
End Sub

C#の例

// 追加
using System.Windows.Ink;

// 描画属性用変数
private DrawingAttributes inkDA = new DrawingAttributes();

/// 初期化処理
private void Window_Loaded(object sender, RoutedEventArgs e)
{
    // ペンの幅を5に設定する
    inkDA.Width = 5;
    inkDA.Height = 5;
    inkCanvas1.DefaultDrawingAttributes = inkDA;
}

/// 「通常の線」選択時の処理
private void rdoFitToCurveOff_Checked(object sender, RoutedEventArgs e)
{
    // FitToCurve を Off にする
    inkDA.FitToCurve = false;
    inkCanvas1.DefaultDrawingAttributes = inkDA;
}

/// 「滑らかな線」選択時の処理
private void rdoFitToCurveOn_Checked(object sender, RoutedEventArgs e)
{
    // FitToCurve を On にする
    inkDA.FitToCurve = true;
    inkCanvas1.DefaultDrawingAttributes = inkDA;
}

ポイント

　滑らかな線を描画するには DefaultDrawingAttributes プロパティを使用して、FitToCurve プロパティに True をセットする。
