解説
ベジェ曲線は、曲線を描く手法の一つです。コンピューターでは、滑らかな曲線を描く方法として、二次ベジェ曲線や、三次ベジェ曲線がよく利用されています。

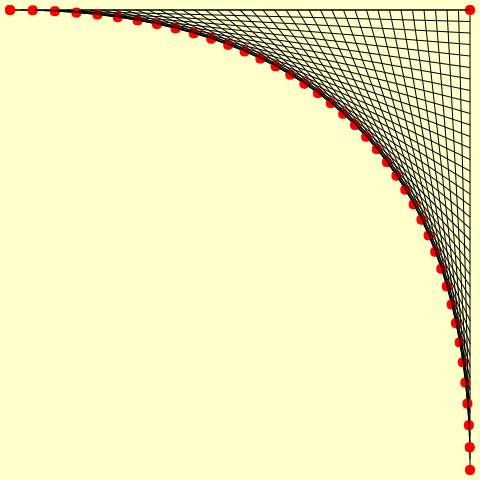

二次ベジェ曲線は、2つの点と1つの補助点を元に曲線を作ります。始点から補助点、補助点から終点をn:mに分割します。そして、その分割点の間に線を引き その線もn:mに分割します。このnとmの数字を変えていくと滑らかな線を得られます。
三次ベジェ曲線では2つの点と2つの補助点を元に曲線を作ります。始点 補助点1 補助点2で、2次ベジェ曲線の操作をして、補助点1 補助点2 終点で2次ベジェ曲線の操作をします。この2つの二次ベジェ曲線の点の間に線を引き その線もn:mに分割します。このmとmの数字を変えていくと、滑らかな線を得られます。
サンプル
ベジェ曲線を描くサンプルです（※このソースコードはUTF-8形式で保存してください） 。
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="UTF-8" />
<title>「ベジェ曲線」のサンプル</title>
<script src="https://ajax.googleapis.com/ajax/libs/jquery/1.11.3/jquery.min.js">
</script>
<script>
var w = 480, h = 480, r = 5;
$(function() {
drawBzr2(initCnvs());
drawBzr3(initCnvs());
});
// キャンバスの初期化
var initCnvs = function() {
var cnvs = $('<canvas>').attr("width", w).attr("height", h).get(0);
var cntx = cnvs.getContext("2d");
$("body").append(cnvs);
$(cnvs).click(function() {open(cnvs.toDataURL())});
cntx.fillStyle = "#ffc";
cntx.fillRect(0, 0, w, h);
cntx.strokeStyle = "#000";
cntx.fillStyle = "#f00";
return cntx;
}
// 比率の計算
var bzr = function(p0, p1, p2, rate) {
var p0_1 = p0 * (1 - rate) + p1 * rate;
var p1_2 = p1 * (1 - rate) + p2 * rate;
var p = p0_1 * (1 - rate) + p1_2 * rate;
return [p0_1, p1_2, p];
};
// 円の描画
var round = function(c, x, y) {
c.beginPath(); c.arc(x, y, r, 0, Math.PI * 2, false); c.fill();
}
// 線の描画
var line = function() {
var a = arguments, c = a[0]; c.beginPath();
for (var i = 1; i < a.length; i += 2)
c[i == 1 ? "moveTo" : "lineTo"](a[i], a[i + 1]);
c.stroke();
}
// 二次ベジェ曲線の描画
var drawBzr2 = function(c) {
var x0 = 10, y0 = 10,
x1 = w - 10, y1 = 10,
x2 = w - 10, y2 = h - 10;
line(c, x0, y0, x1, y1, x2, y2);
round(c, x0, y0);
round(c, x1, y1);
round(c, x2, y2);
var rt = 0;
var id = setInterval(function() {
if (rt > 1) {clearInterval(id); return}
var x = bzr(x0, x1, x2, rt), y = bzr(y0, y1, y2, rt);
line(c, x[0], y[0], x[1], y[1]);
round(c, x[2], y[2]);
rt += 0.025;
}, 100);
};
// 三次ベジェ曲線の描画
var drawBzr3 = function(c) {
var x0 = 10, y0 = 10,
x1 = w - 10, y1 = 10,
x2 = w - 10, y2 = h - 10,
x3 = 10, y3 = h - 10;
line(c, x0, y0, x1, y1, x2, y2, x3, y3);
round(c, x0, y0);
round(c, x1, y1);
round(c, x2, y2);
round(c, x3, y3);
var rt = 0;
var id = setInterval(function() {
if (rt > 1) {clearInterval(id); return}
var xA = bzr(x0, x1, x2, rt), yA = bzr(y0, y1, y2, rt);
line(c, xA[0], yA[0], xA[1], yA[1]);
var xB = bzr(x1, x2, x3, rt), yB = bzr(y1, y2, y3, rt);
line(c, xB[0], yB[0], xB[1], yB[1]);
var xC = bzr(xA[0], xA[1], xB[1], rt), yC = bzr(yA[0], yA[1], yB[1], rt);
line(c, xC[0], yC[0], xC[1], yC[1]);
round(c, xC[2], yC[2]);
rt += 0.025;
}, 100);
};
</script>
</head>
<body></body>
</html>
