ポストエフェクトの作成方法

MikuMikuEffectで学ぶHLSL入門（5）

ポストエフェクトの原理

　通常のポストエフェクトでは、以下の手順で処理を行います。

1. 描画先（レンダーターゲット）をスクリーンから内部的なテクスチャに変更
2. テクスチャを背景色でクリア
3. 他のオブジェクトをこのテクスチャに対して描画
4. レンダーターゲットをスクリーンに戻す
5. スクリーンに一致するサイズの長方形のポリゴンを描画する。このポリゴンに貼り付けるテクスチャとして、1.で設定したテクスチャを使用する

　この5.でポリゴンを描画するピクセルシェーダで、処理を実装することができます。

　図3に、ポストエフェクトなしの場合とありの場合とで、それぞれ描画処理フローがどう変わるかを示しました。

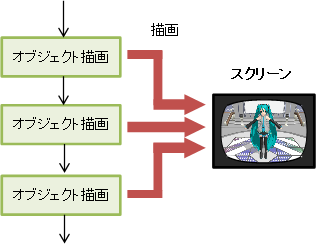

図3(a)　ポストエフェクトなしの場合の描画フロー

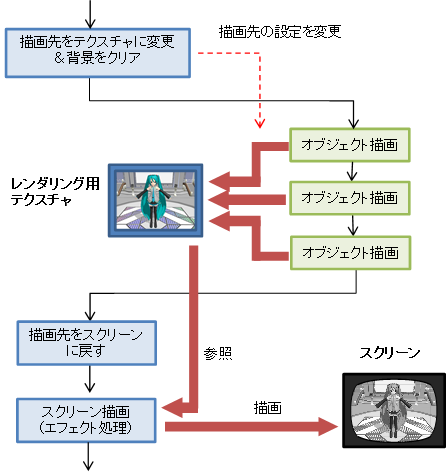

図3(b)　ポストエフェクト有りの場合のフロー
