オープンソースのワークフローエンジン「Activiti」入門

近未来の技術トレンドを先取り！ 「Tech-Sketch」出張所 第5回

4. Activiti Designerを使ってプロセス・フローを描いてみよう

　それでは、Eclipseプラグイン版の「Activiti Designer」を使って、プロセス・フローを描いてみましょう。

環境準備

1）「Eclipse 3.7.2 Indigo」のインストール

　Activiti Designerは、EclipseのIndigoとJunoに対応していますが、今回は、Pleiades Indigoを使って説明します。

　まずは以下のサイトから「Java向けのPleiades（Eclipse 3.7.2 Indigo SR2 Windows 32bitベース）」をダウンロードを行います。

• http://mergedoc.sourceforge.jp/index.html#/pleiades.html

　「Java向けFull All in One（JREあり）」を選択すると、「pleiades-java-3.7.2.exe」というファイル名でダウンロードされますので、このファイルをダブルクリックし、自動解凍をしてください。

　解凍完了後、「C:\pleiades\eclipse\eclipse.exe」を実行し、Eclipseを起動します。

2）「Activiti Designer」のプラグインをEclipseに組み込む

　①Eclipseのメニューバーで、［ヘルプ］-［新規ソフトウェアのインストール］を選択してください。

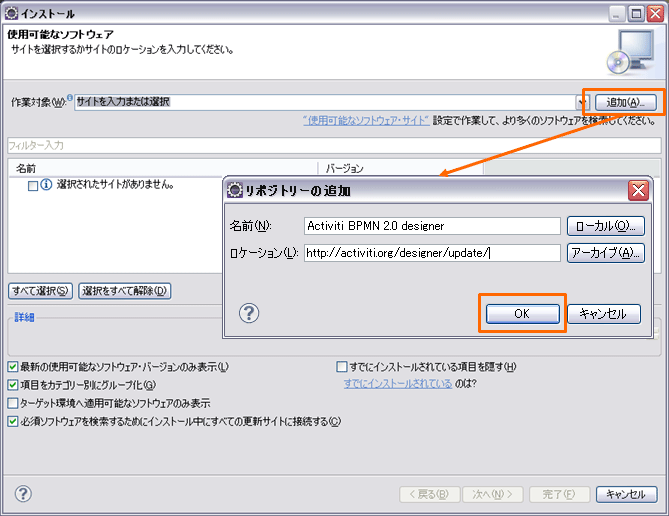

　②以下の画面で［追加］ボタンを押下します。

　「リポジトリーの追加」で、以下を入力します。

• 名前：Activiti BPMN 2.0 designer
• ロケーション：http://activiti.org/designer/update/

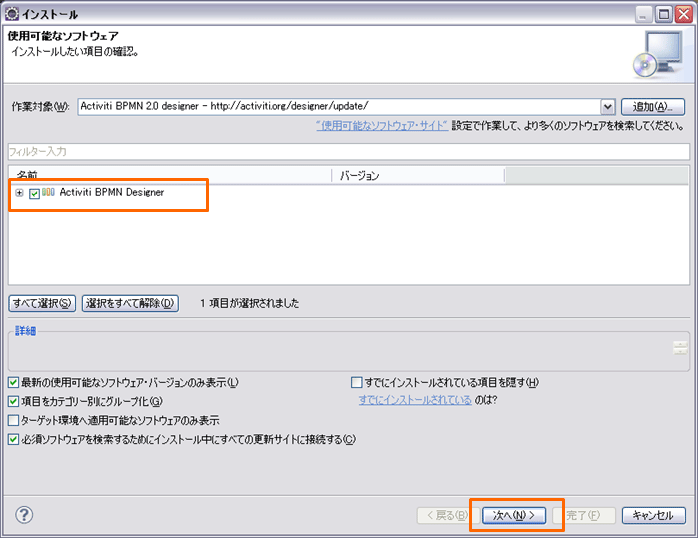

　③以下の画面で「Activiti BPMN Designer」にチェックを付け、［次へ］ボタンを押下します。

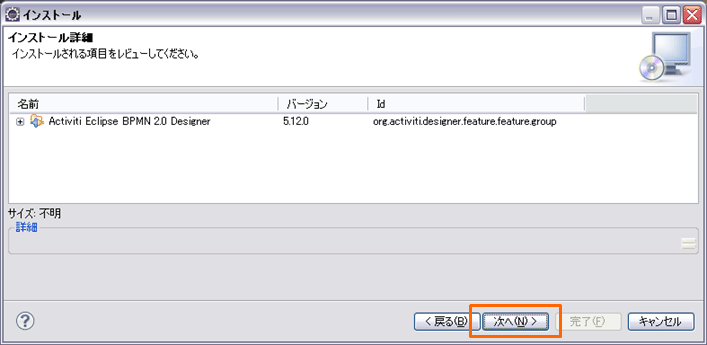

　④以下の画面が表示されますので、［次へ］ボタンを押下します。

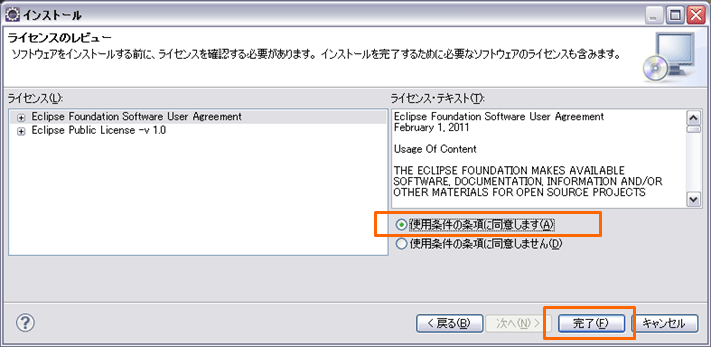

　⑤以下の画面で“使用条件の条項に同意します”を選択し、［完了］ボタンを押下します。

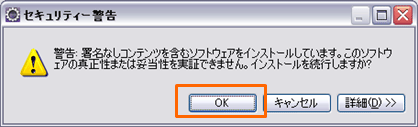

　【注意】インストールの途中で以下のメッセージが表示された場合は、［OK］ボタンを押下します。

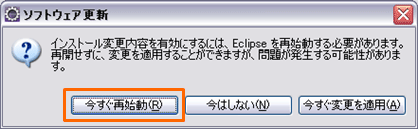

　⑥インストールが完了すると、以下の画面が表示されますので、［今すぐ再始動］ボタンを押下します。
