オープンソースのワークフローエンジン「Activiti」入門

近未来の技術トレンドを先取り！ 「Tech-Sketch」出張所 第5回

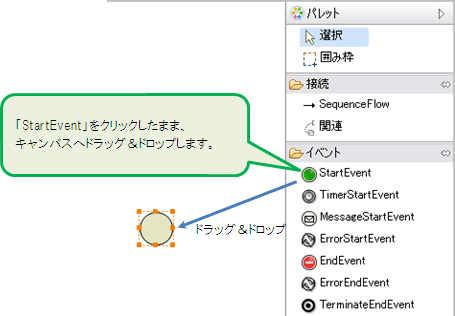

　⑨まず、「開始イベント」の要素を配置します。

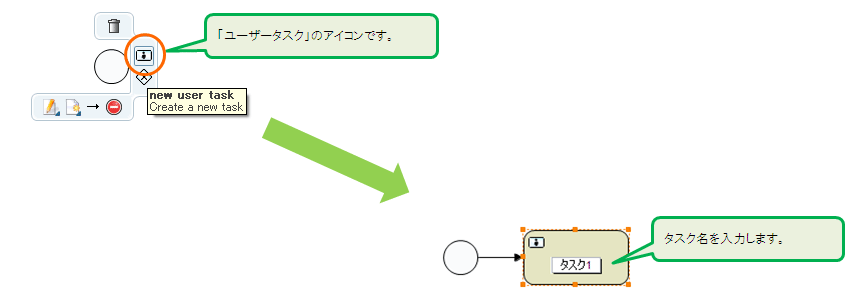

　⑩配置した「開始イベント」上にマウスを移動すると、以下のような画面表示に切り替わるので、［ユーザータスク］をクリックします。

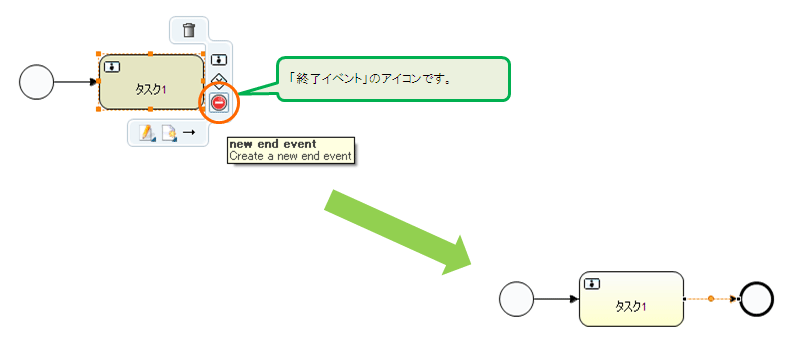

　⑪配置した「タスク」上にマウスを移動すると、以下のような画面表示に切り替わるので、［終了イベント］をクリックします。

　非常に単純なプロセス・フローの例でしたが、このように簡単にフローを描くことができます。

＜完成したプロセス・フロー＞

5.「Activiti Explorer」をTomcat上で動かしてみよう

環境準備

1）Tomcatの準備

• http://tomcat.apache.org/download-70.cgi

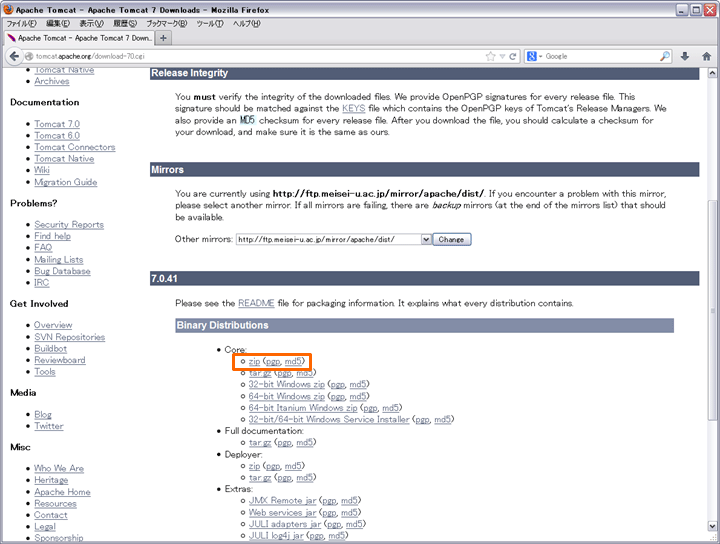

　執筆時点の最新バージョン（7.0.41）の中で、以下のzipファイルをダウンロードします。

　ダウンロードした「apache-tomcat-7.0.41.zip」を、任意の場所に解凍してください。

【Tomcatの設定変更】

　「｛任意の解凍場所｝\conf\context.xml」で以下の記述がコメントアウトされていますので、有効にしてください。

<Manager pathname="" />

　コメント解除によって、「Session Persistence」を無効化します。

2）Activitiのダウンロード

　以下のサイトから、執筆時点の最新バージョン（5.13）のzipファイルをダウンロードします。

• http://www.activiti.org/download.html

　ダウンロード完了後、「activiti-5.13.zip」を解凍してください。

3）「Activiti Explorer」をTomcat上にデプロイ

　activiti-5.13.zipを解凍後、「｛任意の解凍場所｝\activiti-5.13\wars\activiti-explorer.war」をコピーし「｛Tomcatホームディレクトリ｝\webapps」へ貼り付けます。

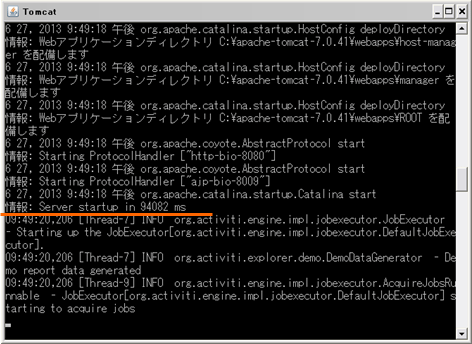

　｛Tomcatホームディレクトリ｝\bin\startup.batを実行し、以下のログが出力されていれば、Activiti Explorerのデプロイおよび起動は成功です。
