プロセス・フローを描いてみよう
1）プロジェクトの新規作成
①Eclipseのメニューバーで、［ファイル］-［新規］-［その他］を選択してください。

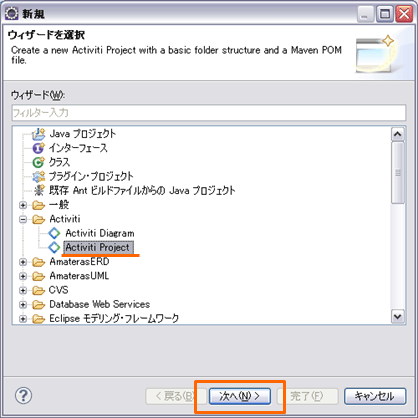

②以下の画面が表示されたら、「Activiti Project」を選択し、［次へ］ボタンを押下します。

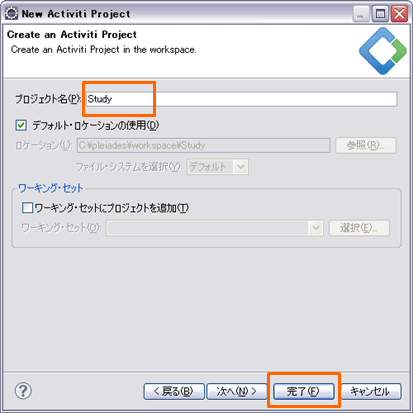

③以下の画面が表示されますので、プロジェクト名に「Study」と入力し、［完了］ボタンを押下します。

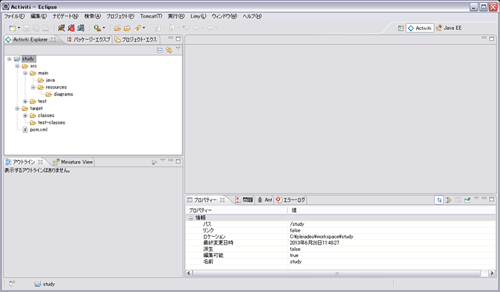

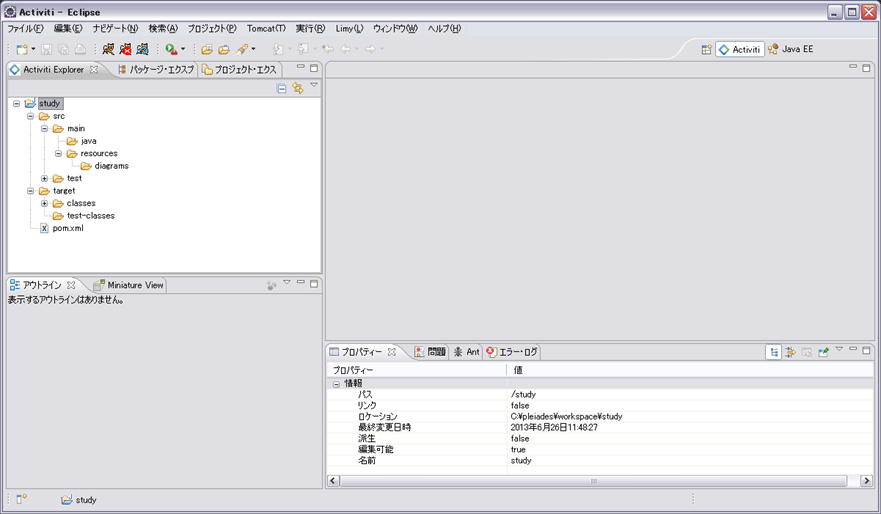

④以下の画面が表示されます。これで、アプリケーション開発の土台となるプロジェクトが作成されました。

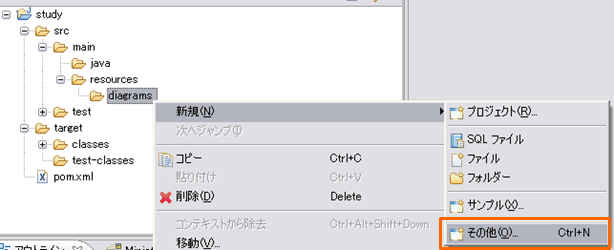

⑤次に、「プロセス・フロー」を作成します。下図の“diagram”のフォルダを右クリックし、［新規］-［その他］を選択してください。

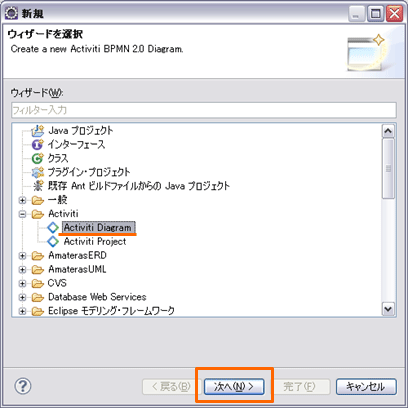

⑥以下の画面が表示されたら、「Activiti Diagram」を選択し、［次へ］ボタンを押下します。

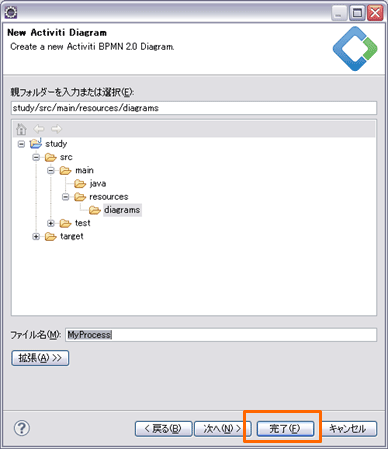

⑦ファイル名は、デフォルトの「MyProcess」のまま、［完了］ボタンを押下します。

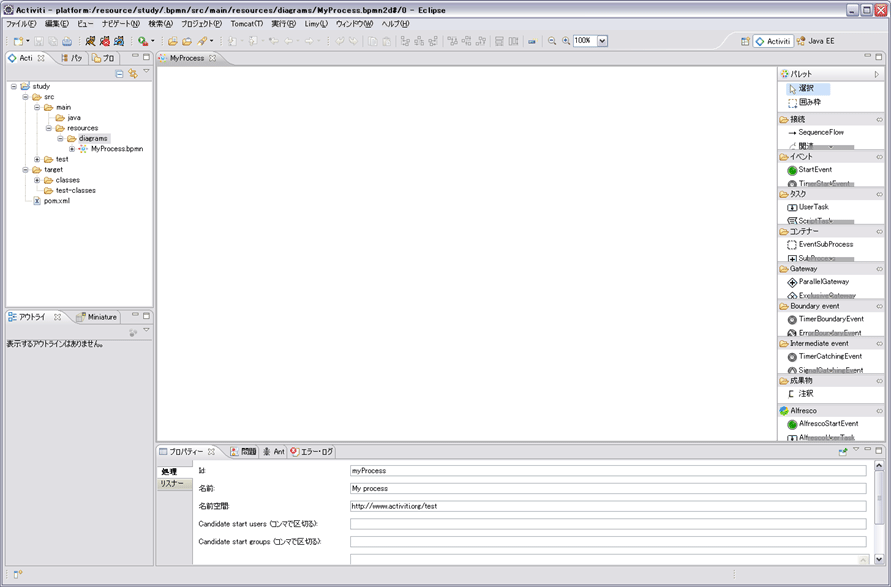

⑧以下の画面が表示されます。これでプロセス・フローを描くキャンバスが作成されました。
