IoTプロトタイプを気軽に製作しよう！「Grove IoT スターターキット for SORACOM」でセンサーデータの可視化をするまで

「Grove IoT スターターキット for SORACOM」で始めるIoTプロトタイプ製作 第1回

準備しよう

　「Grove IoT スターターキット for SORACOM」はSORACOMから購入することができます。そのため、まずSORACOMアカウントの作成をしましょう。

SORACOMアカウントを作る

　SORACOMアカウントを作るためには以下の3つが必要です。（すでにアカウントをお持ちの方は、本手順は不要です）

1. モダンなブラウザ（Google Chrome推奨）
2. 受信可能なメールアドレス1つ
3. 有効なクレジットカード1つ

　メールアドレスはアカウント作成時に本人確認のために使用します。またクレジットカードは「Grove IoT スターターキット for SORACOM」の購入やSORACOM各種サービス利用料金の請求先となるため、これらを用意してください。

　詳しいサインアップの方法はSORACOM アカウントの作成の手順に沿って行えば、15分程度で作成することができます。

　この手順の「支払情報の設定」まで行ったら、アカウント作成は完了です。

「Grove IoT スターターキット for SORACOM」

　「Grove IoT スターターキット for SORACOM」を発注します。（すでにお持ちの方は、本手順は不要です）

　SORACOM コンソールのメニューボタンをクリックすると、メニュー一覧が表示されます。この中の［発注］をクリックしてください。

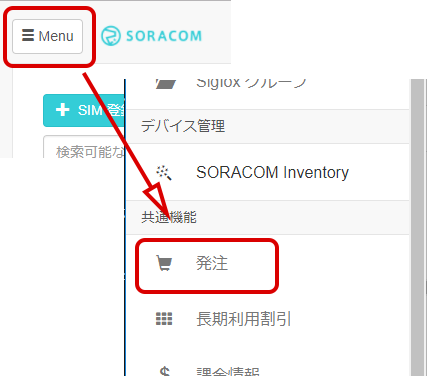

SORACOM メニュー／発注まで

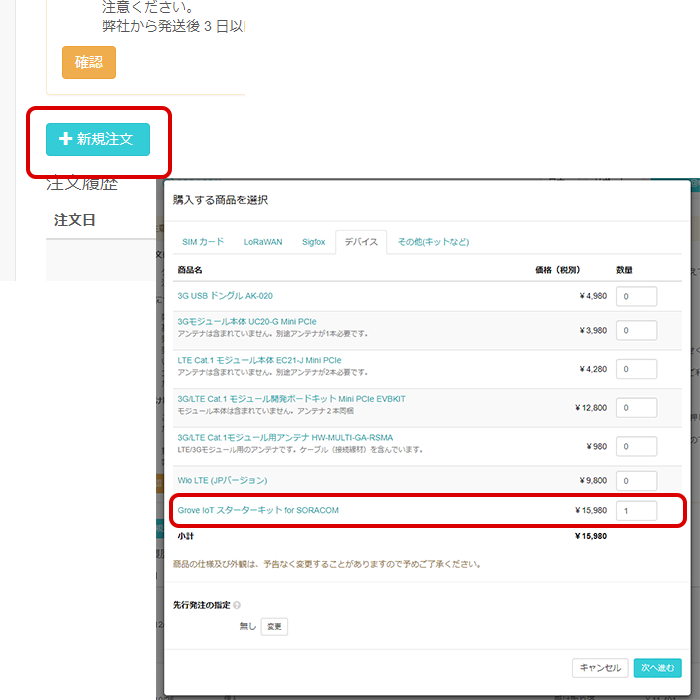

　発注メニューの［新規注文］を押すと、発注する商品を選択するダイアログが表示されます。この中から［デバイス］タブを選ぶと「Grove IoT スターターキット for SORACOM」があるので、発注数量を入力したあと［次へ進む］をクリックします。

発注する商品

　これ以降は、画面の指示通りに住所の入力などを行い発注を完了してください。

　お届けに必要な期間は、おおむね2～3日程度です。（お届け先や交通状況、混雑状況に左右されるため目安とお考えください）

Wio LTEの開発環境をPCにセットアップする

　「Grove IoT スターターキット for SORACOM」内のWio LTEを使って開発するためには開発環境が必要です。開発環境の構築方法はmacOS、Windowsでそれぞれ異なるため、以下を参照してください。

　いくつかファイルをダウンロードしてインストールを行うため、インターネットに接続された環境を用意してください。

• Windows へ Wio LTE 開発環境を構築する
  • Virtual COM Port ドライバ、WinUSB ドライバ、TeraTerm、Arduino IDE、Wio LTEのボード定義とライブラリをインストールすることになります。
• macOS へ Wio LTE 開発環境を構築する
  • Homebrew、libusb、Arduino IDE、Wio LTEのボード定義とライブラリをインストールすることになります。

マイコン特有の「DFUモード」

　Wio LTEには電源のON／OFFスイッチがありません。ArduinoやRaspberry Piのように、電源ケーブルを接続するのと同時にWio LTEに書き込み済みのプログラムが実行されるようになっており、これを「通常モード」といいます。

　通常モードで実行されるプログラムを書き込むためには、Wio LTEを「DFU（Device Firmware Update）モード」と呼ばれる状態にする必要があります。DFUモードはArduinoやRaspberry Piに存在しない概念ですが、実はiPhoneなどのスマートフォンにも存在しています。ハードウェア開発では頻繁に出てきますので覚えておきましょう。

　Wio LTEにおけるDFUモードへの移行方法はRSTボタンとBOOTボタンの組み合わせで行います。

1. BOOTボタンを押し、押し続けてください。
2. RSTボタンを押し、離します。
3. 押し続けていたBOOTボタンを離します。

　通常モードへの戻し方は「電源ケーブルの抜き差し」もしくは「RSTボタン」にて行います。

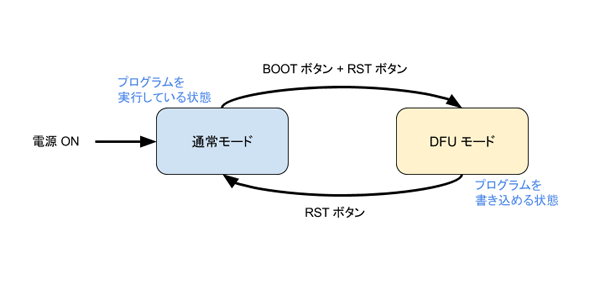

通常とDFU

　Wio LTEがどちらのモードで起動しているのかを外観から確認する方法はありません。Windowsならば「デバイスマネージャー」、macOSなら「システム情報」から確認することができます。

　詳しい手順はWio LTE ハンズオンの「Wio LTE の "通常モード" と "DFUモード"」に掲載されています。
