「three.js」でつくるお手軽3Dマンガ作成ソフト - 中編

JavaScriptとWebGLによるはじめての3Dプログラミング（2）

マウスによる移動、回転、拡縮操作

マウスによる移動、回転、拡縮操作

　「three.js」の3Dオブジェクトには、「位置（position）」「回転（rotation）」「拡縮倍率（scale）」の値があります。このオブジェクトにはそれぞれ「x, y, z」の値があり、この値を書き換えることで、移動や回転や拡縮を行えます。

　注意しなければならない点は、これらの値を変えるごとに、必ずレンダリングを行う必要があることです。値を変更しても、レンダリングを行わなければ表示は反映されません。

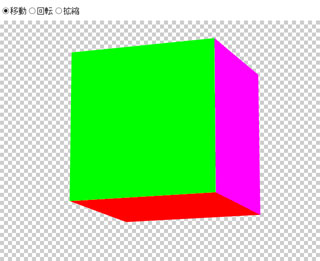

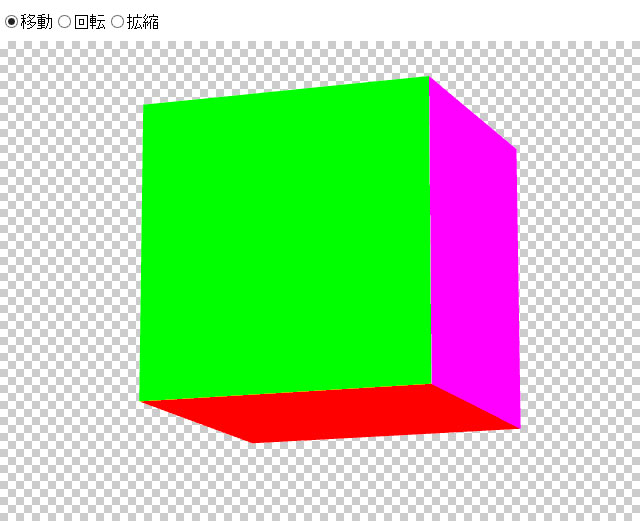

　以下、ラジオボタンで「移動」「回転」「拡縮」を切り替えるUIを追加して、マウスで立方体を操作する「crocro.bc.useMouse.js」を掲載します。立方体の作成は、前回作成した「crocro.bc.mkColCube」関数をそのまま利用しました。

「crocro.bc.useMouse.js」

//= サンプル：マウスによる移動、回転、拡縮操作

//== マウスによる移動、回転、拡縮操作
crocro.bc.useMouse = function() {
    // 変数の初期化
    var d3 = crocro.bc.d3;    // 3D格納用

    // 要素の作成と格納
    var cube = crocro.bc.mkColCube();
    cube.rotation.x = Math.PI / 4;
    cube.rotation.y = Math.PI / 4;
    cube.rotation.z = Math.PI / 4 * 4;
    d3.scene.add(cube);

    crocro.bc.render();

    // UIの作成
    crocro.bc.useMouse_mkUI();

    // マウス操作の作成
    d3.tgt = cube;    // 操作対象を設定
    crocro.bc.useMouse_setMouse();

    // 終了処理
    crocro.bc.setFinalize(function() {
        crocro.bc.d3.tgt = null;    // 操作対象を解除
    })
};

//== UIの作成
crocro.bc.useMouse_mkUI = function() {
    // UIの作成
    crocro.bc.ui
    .append(
        $('<input type="radio">')
        .attr("name",  "uiCntrlTyp")
        .attr("id",    "uiCntrlTyp_mv")
        .attr("value", "mv")
        .attr("checked", true)
    ).append(
        $('<label>')
        .attr("for", "uiCntrlTyp_mv")
        .text("移動")
    ).append(
        $('<input type="radio">')
        .attr("name",  "uiCntrlTyp")
        .attr("id",    "uiCntrlTyp_rtt")
        .attr("value", "rtt")
    ).append(
        $('<label>')
        .attr("for", "uiCntrlTyp_rtt")
        .text("回転")
    ).append(
        $('<input type="radio">')
        .attr("name",  "uiCntrlTyp")
        .attr("id",    "uiCntrlTyp_scl")
        .attr("value", "scl")
    ).append(
        $('<label>')
        .attr("for", "uiCntrlTyp_scl")
        .text("拡縮")
    );
};

//== マウス操作の作成
crocro.bc.useMouse_setMouse = function() {
    // 変数の初期化
    var d3 = crocro.bc.d3;    // 3D格納用
    var cntnr = crocro.bc.cntnr;    // コンテナー

    var isAct = false;
    var posX, posY;
    var actType;

    //=== マウス操作 開始
    var msStrt = function(event) {
        isAct = true;    // 動作状態に移行

        // 位置の取得
        posX = event.pageX;
        posY = event.pageY;

        // ラジオボタンで動作種類を切り替え
        actType = $('input[name="uiCntrlTyp"]:checked').val();
    };

    //=== マウス操作 移動
    var msMv = function(event) {
        // 動作状態でなければ終了
        if (! isAct) {return;}

        // 位置の取得
        var newX = event.pageX;
        var newY = event.pageY;

        // 移動、回転、拡縮操作
        if (actType == "mv") {
            // 移動
            crocro.bc.changePos(d3.tgt, newX - posX, newY - posY);
        } else
        if (actType == "rtt") {
            // 回転
            crocro.bc.changeRtt(d3.tgt, newX - posX, newY - posY);
        } else
        if (actType == "scl") {
            // 拡縮
            crocro.bc.changeScl(d3.tgt, newX - posX, newY - posY);
        }

        // 位置の更新
        posX = newX;
        posY = newY;

        // レンダリング
        crocro.bc.render();
    };

    //=== マウス操作 終了
    var msEnd = function() {
        isAct = false;    // 動作状態を解除
    };

    // マウス操作の登録
    cntnr.mousedown(msStrt);
    cntnr.mousemove(msMv);
    cntnr.mouseup(msEnd);
    $(window).blur(msEnd);
}

//== 位置の変更
crocro.bc.changePos = function(tgt, difX, difY) {
    // 移動
    tgt.position.x += difX;
    tgt.position.y -= difY;
}

//== 回転の変更
crocro.bc.changeRtt = function(tgt, difX, difY) {
    // 回転
    tgt.rotation.y += difX / 100;
    tgt.rotation.x += difY / 100;
}

//== 拡縮の変更
crocro.bc.changeScl = function(tgt, difX, difY) {
    // 回転
    var scl = (difX + difY) / 100;
    tgt.scale.x += scl;
    tgt.scale.y += scl;
    tgt.scale.z += scl;
}
