JUDEで描いたクラスをそのままRuby on Railsで動かすプラグイン

LuRuJu ～JUDEとRubyの出会い～

JUDEファイルの作成

　注文管理システムのEntityをJUDEのクラス図で描きます。JUDEファイル名は何でも構いませんがここではpom.judeとします。JUDEを触ったことがない方や、早く動作を確認したい方は、本記事にpom.judeが添付されていますので、ここからダウンロードしてそのまま使ってください。

　クラス図の作成手順を説明します。

• Memberクラスを作成し、以下の属性を追加します。
  • （名前）属性名name、型String
  • （電話番号）属性名phone、型String
  • （住所）属性名adress、型String
• Orderクラスを作成し、以下の属性を追加します。
  • （注文時間）属性名ordered_at、型Date
• OrderDetailクラスを作成し、以下の属性を追加します。
  • （注文個数）属性名ordered_number、型int
• Itemクラスを作成し、以下の属性を追加します。
  • （商品名）属性名name、型String
  • （単価）属性名price、型int
• MemberーOrder間に、Memberを親とした集約の関係を結び、Order側の多重度を0..*にします。
• OrderーOrderDetail間に、Orderを親とした集約の関係を結び、OrderDetail側の多重度を1..*にします。
• ItemーOrderDetail間に、Itemを親とした集約の関係を結び、OrderDetail側の多重度を0..*にします。

　作成したJUDEファイルを「RAILS_ROOT/app/models/pom.jude」に配置します。

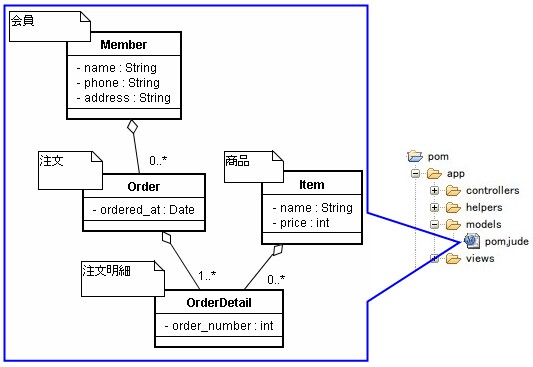

JUDEファイルの作成と配置

LuRuJuサーバの起動

　本記事ではCRubyで動作確認を行うので、CRuby-JRuby間でモデルデータを通信するために、dRubyベースのLuRuJuサーバを起動します。

　別窓でコマンドプロンプトを起動します。

　JRubyでLuRuJuサーバを起動・停止するRakeタスクを実行するために、以下の内容で「RAILS_ROOT/Raikefile4luruju」ファイルを作成します。

Raikefile4lurujuの内容

require 'rubygems'
require 'rake'
require 'tasks/luruju'

　以下のコマンドで、LuRuJuサーバを起動します。

Raikefile4lurujuの内容

C:\workspace\pom>jruby -S rake -f Rakefile4luruju luruju:server:start
(in C:/workspace/pom)
start LuRuJu Server URL=druby://127.0.0.1:3937

　rakeコマンドでluruju:server:stopタスクを実行すればLuRuJuサーバは停止しますが、動作確認が完了するまでこのままサーバをあげておいてください。

テーブルの作成

　「RAILS_ROOT/config/database.yml」を開き、developmentのパスワードを各自のパスワードに合わせて記述します（以後、パスワードのXXXXXは各自のパスワードに置き換えてください）。

database.yml（抜粋）

development:
  adapter: mysql
  database: pom_development
  username: root
  password: XXXXX
  host: localhost

　pom_developmentという名前でMySQLのデータベースを作成します。

MySQLのデータベースを作成

C:\workspace\pom>mysql -uroot -prootpass
：
mysql> create database pom_development;
Query OK, 1 row affected (0.05 sec)

mysql> exit
Bye

　LuRuJuおよびLuRuJu on Railsが提供するRakeタスクを実行するために、「RAILS_ROOT/Rakefile」に以下の内容を追記します。

Rakefileの追記

：
：
require(File.join(File.dirname(__FILE__), 'config', 'environment'))
require 'tasks/luruju'
require 'tasks/luruju_on_rails'

　rakeコマンドでlor:db:createタスクを実行してテーブルを作成します。

テーブルの作成

C:\workspace\pom>rake lor:db:create
(in C:/workspace/pom)

　本当にテーブルは作成されたのでしょうか？ 確認してみましょう。

テーブルの確認

C:\workspace\pom>mysql -uroot -pXXXXX pom_development
：
：
mysql> show tables;
+---------------------------+
| Tables_in_pom_development |
+---------------------------+
| items                     |
| members                   |
| order_details             |
| orders                    |
+---------------------------+
mysql> exit

　できましたね。LuRuJu on Railsでは、Migration用のクラスに各列の情報を記述したテーブル定義を書かなくとも、rakeコマンド一発で全テーブルを作成することができます。近い将来、Webアプリ起動時や必要となったときに動的にテーブル作成、更新する機能も追加する予定です。

script/consoleでの動作確認

　実はこれだけで、JUDEで描いたクラスがAcriveRecordベースのモデルとしてWebアプリ上で動作します。画面を作成して確認するまえにscript/consoleで確認してみましょう。

script/consoleでの確認

C:\workspace\pom>ruby script/console
Loading development environment.
>> nomura = Member.new           #Memberインスタンス生成
=> #<Member:……文末まで省略
>> nomura.name = 'Nomura'        #名前の設定
=> "Nomura"
>> nomura.phone = '123-456-7890' #電話番号の設定
=> "123-456-7890"
>> nomura.address = 'Japan'      #住所の設定
=> "Japan"
>> nomura.save                   #DBに登録
=> true

　ちゃんと動きましたね。JUDEで記述した関連も反映されています。

script/consoleでの確認（つづき）

>> order = Order.new                         # 注文インスタンス作成
=> #<Order:……文末まで省略
>> order.ordered_at = Time.now               # 注文時間を設定
=> Sat Apr ……文末まで省略
>> order.save                                # 注文を登録
=> true
>> nomura.orders << order                    # 野村の注文に追加
=> [#<Order:……文末まで省略
>> nomura.save                               # DBに反映
=> true
>> Member.find_by_name('Nomura').orders.first# DBより検索
=> #<Order:0x49558f4 @attributes={"member_id"=>"1", "ordered_at"=>"2008-04-05 15:04:31", "id"=>"1"}>
