論理演算の様子を観察

LED表示でシフト演算の動作を見る

確認のためのLED表示パネルを作ろう

　次に、LEDを表示するパネルを作成します。これには以前作ったものを再利用します。［シミュレータ］メニューから［開く(O)］を選んでください（図4）。

図4：シミュレータのパネルデータを開く

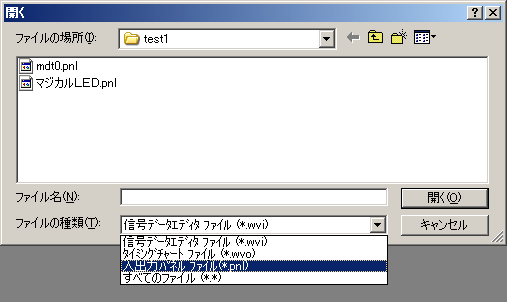

　ファイル選択のダイアログが表示されます。まずは一番下の「ファイルの種類」について、▼をクリックして選択メニューを表示し、「入出力パネルファイル(*.pnl)」を選択してください。すると、以前作成して保存しておいたマジカルLED.pnlというファイルが表示されますので、これを選んで［開く］をクリックします（図5）。

図5：入出力パネルから、マジカルLED.pnlを選ぶ

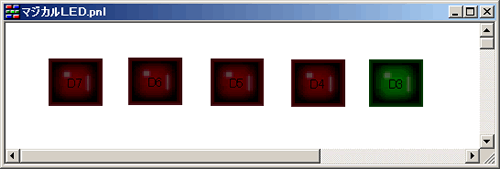

　これでSM+には図6のように、以前作成したLEDの表示パネルが現れます。

図6：以前作成したLED表示パネルを呼び出した

　では、このパネルを改造してシフト実験用のLED表示器を作ります。図7のように、図形メニューから「選択」を選んで、表示パネル上の部品を選択できるモードにします。

図7：図形の選択モードに設定する

　選択モードにしたら、パネルの表示内容を改造していきます。最初に、今回の実験で不要な右端の緑のLEDを削除します。図8のように、緑のLEDを右クリックしてメニューから削除を選びます。

図8：緑のLEDを削除する

　次に、4つの赤いLEDの（マイコンの）端子への割り付けを変更していきます。向かって一番左端をP23にしましょう。さきほど同様に左端のLEDを右クリックして、メニューからプロパティを選びます（図9）。

図9：端子割り付けを変更するためにプロパティを開く

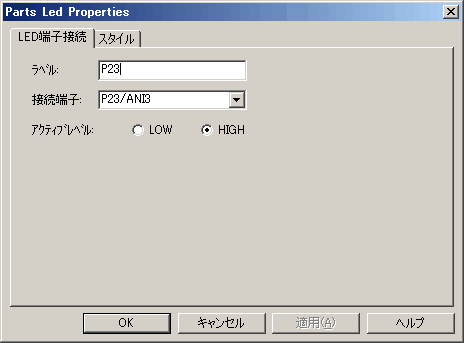

　図10のような設定画面が開きますから、接続端子をP23/ANI3に、ラベル（このLEDの名前）も端子名に合わせてP23にします。アクティブレベルはHIGHのままです。同様に他の3つのLEDも、左から順番に"P22/ANI2, P21/ANI1, P20/ANI0"に接続端子を変更してください。

図10：設定画面で接続端子を変更

プチ解説

　ポート名の後ろには、/ANIxという文字列が付いています。たとえばP23の後ろには/ANI3が付いています。ANIはアナログ入力のための端子です。ポート23の端子は、アナログ入力3番の端子と兼用になっているので、このような表現となっています。このように1つの端子を複数の機能で使うようになっていることを、兼用端子といいます。

　※以前掲載した「プチ解説：兼用端子」も参照してください。

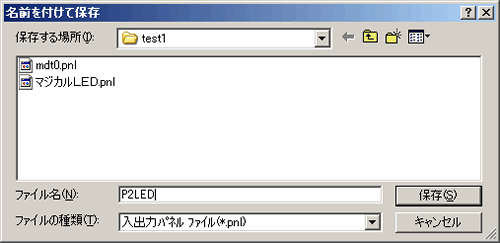

　4つのLEDすべての設定が完了したら、［シミュレータ］メニューから「名前をつけて保存」を選んで、このパネルを保存します。ファイル名はP2LEDで保存しておいてください（図11～図12）。

図11：作成したパネルを保存する

図12：ファイル名は"P2LED.pnl"

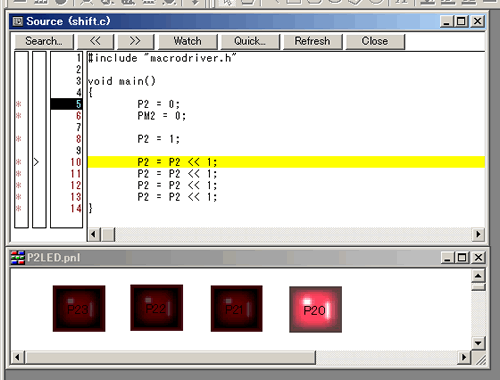

　以上で準備完了です。図3にも表示されているソースウィンドウをクリックしてアクティブにし、ステップ実行アイコンをクリックして10行目まで進めてください。この段階で、8行目のP2 = 1;まで実行されたことになります。図13のように、実行カーソルが10行目にあって、パネルでは一番右のP20のLEDが点灯していれば正常です。もしLEDが点灯していない場合は、再度LEDのプロパティを開いて設定を確認してください。一番右の、現在点灯しているはずのLEDは、接続端子がP20/ANI0になっていなければなりません。

　修正した場合は、CPUリセットアイコンボタンをクリックして、最初からやり直してください。

図13：P2に1を出力してLEDが点灯した状態

　ここまでうまくいったら、さらに1行ずつステップ実行してみてください。点灯するLEDが左にひとつずつ「シフト」していく様子がわかります。
