プログラムを少し変更してみよう
次に、いったんPM plusへ戻って（SM+は終了させなくてOKです）、プログラムを変更してみます。図14のように、8行目のP2 = 1;をP2 = 3;にしてみましょう。
図14：ポート2への代入値を変えてみる
修正したら、ビルドしてSM+で動作させます。これまではビルドとディバグは個々に呼び出していましたが、たぶんすでにお気づきのように［ビルド］メニューには「ビルド->ディバグ(A)」という、一連の動作を連続して行ってくれる便利な項目もあります（図15）。
図15：プログラムを修正したら、［ビルド->ディバグ］を行う
P2 = 1；をP2 = 3；に変更しただけですから、ほとんどの方が文法エラーなどなしにSM+へ制御が移ったと思います。ミスタイプしてしまってエラーが出たときは、落ち着いて修正し、再度［ビルド->ディバグ］をしてください。SM+ではこれまで同様、
アイコンで1行ずつ実行してみてください。

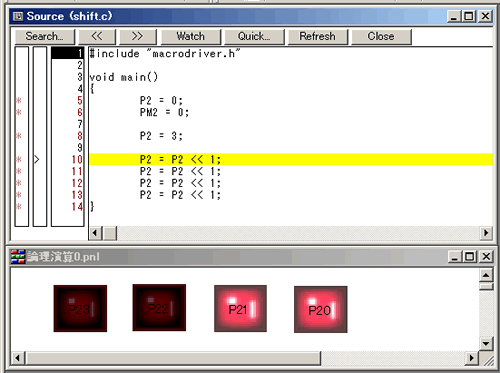

P2 = 3；を実行すると（黄色いカーソル行が10行目にある状態）、ポート2は3、つまり2進数で0011になるので、図16のように下位2桁分のLEDが点灯します。次に10行目から1ビット左シフトを実行していきますが、このとき表示がどのように変化するか予想を立ててから1行ずつ実行してみてください。さて、予想通りになりましたでしょうか？
図16：P2に3を入れた（P2の端子に3が出力された）状態
あとはみなさんで、P2の初期値（8行目の代入値）や、シフトの量や向きを変えたりして、いろいろ試してみてください。もうあなたは、歌番組や街の光が流れる電飾を見たとき、シフト演算子が頭に浮かぶようになってしまったことでしょう。実際にあのような表示は、実現方法はハードウェア（回路）かソフトウェアかの違いはあっても、「シフト動作（演算）」で実現しているのです。
