「ナビゲーションエディタ」をさらに使いこなす！ ナビゲーションアーキテクチャコンポーネントでできること

Android Studio 3.3 の新機能 第2回

ナビゲーショングラフの属性を設定する

　ナビゲーションエディタ上で何も選択していない場合（もしくは何もないところをクリックした場合）に表示されるのが、ナビゲーショングラフの属性です（図19）。

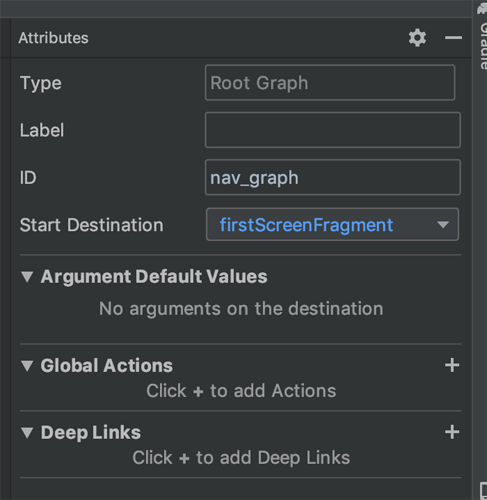

図19：ナビゲーショングラフに設定可能な属性

　それでは、1つずつ見ていきましょう。

Type属性

　Type属性がRoot Graphになっているのが特徴です。後述するグループ化を行うと「Nested Graph」になる場合もあります。この項目は設定対象によって固定されるので、編集できません。

Label属性

　Label属性は、ナビゲーショングラフの設定では使用しません。

ID属性

　ID属性は、このナビゲーショングラフを表すIDです。前回解説した、res/layout/activity_main.xmlにNavHostFragmentを配置する作業の中で、NavHostFragmentの属性として設定するために図20のように設定したのが、このIDです。

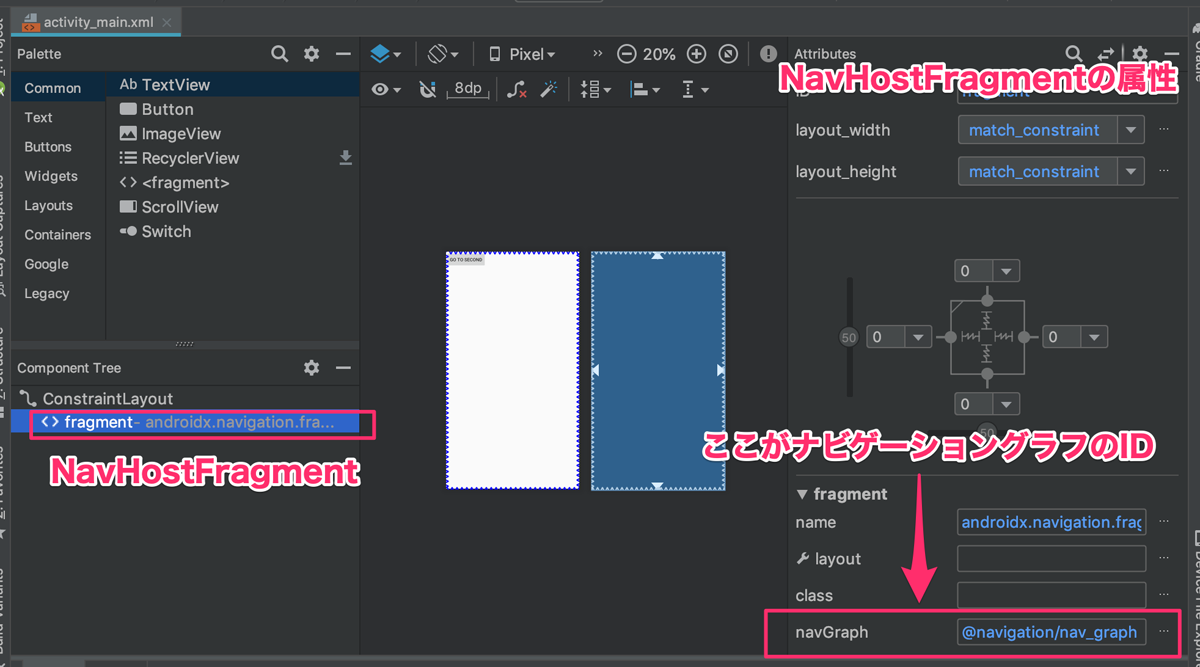

図20：res/layout/activity_main.xml

　他にも、後述するグローバルアクションでも使われています。

Start Destination属性

　Start Destinationはナビゲーショングラフ特有の項目です。このナビゲーショングラフにおけるスタート画面を表しています。初期表示にどのFragmentを使用したいのかは、この場所で設定できます。なお、ディスティネーションを選択した状態でナビゲーションエディタの「スタート画面に設定する」ボタンを押しても、同様の設定ができます。

Argument Default Values属性

　Argument Default Valuesには、スタート画面のディスティネーションが持つArgument Default Valuesがそのまま表示されます。スタート画面の初期値であれば、グラフ全体の初期値である、といった思想でこうなっていると考えられます。

Global Actions属性

　Global Actionsはナビゲーショングラフ特有の項目です。少し特殊なアクションであるグローバルアクションを設定できます。グローバルアクションは特定の遷移元（From）を持たない、グラフ内にあるどのディスティネーションからでも遷移できるアクションです。右上の「＋」ボタン（またはナビゲーションエディタの「アクションを追加する」から作成できます（図21）。

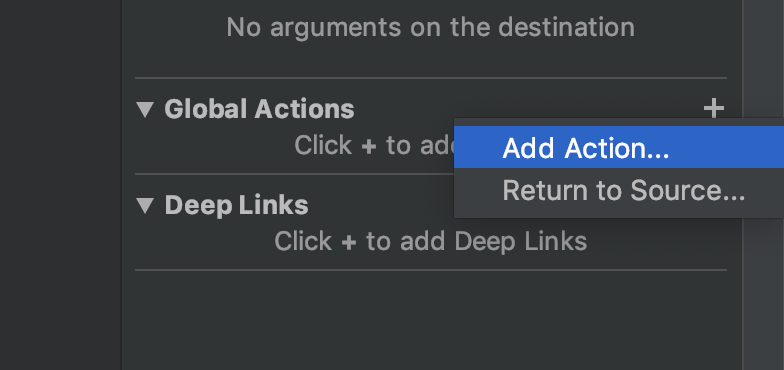

図21：グローバルアクションを作成する

　画面間のアクションの追加と同様に、Add Actionダイアログが開きます（図22）。

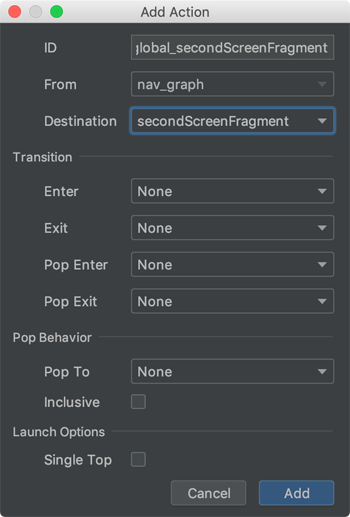

図22：アクション作成ダイアログ（Fromがnav_graph）

　遷移元であるFromに、特定のディスティネーションではなくnav_graphが設定されていることに注目してください。これが、グラフ内のどこからでも遷移できることを表しています。他の遷移先等の設定については、画面間のアクションを作成するときと全く同じです。

　Addボタンを押して設定を完了すると、図23のようにアクションが追加されます。

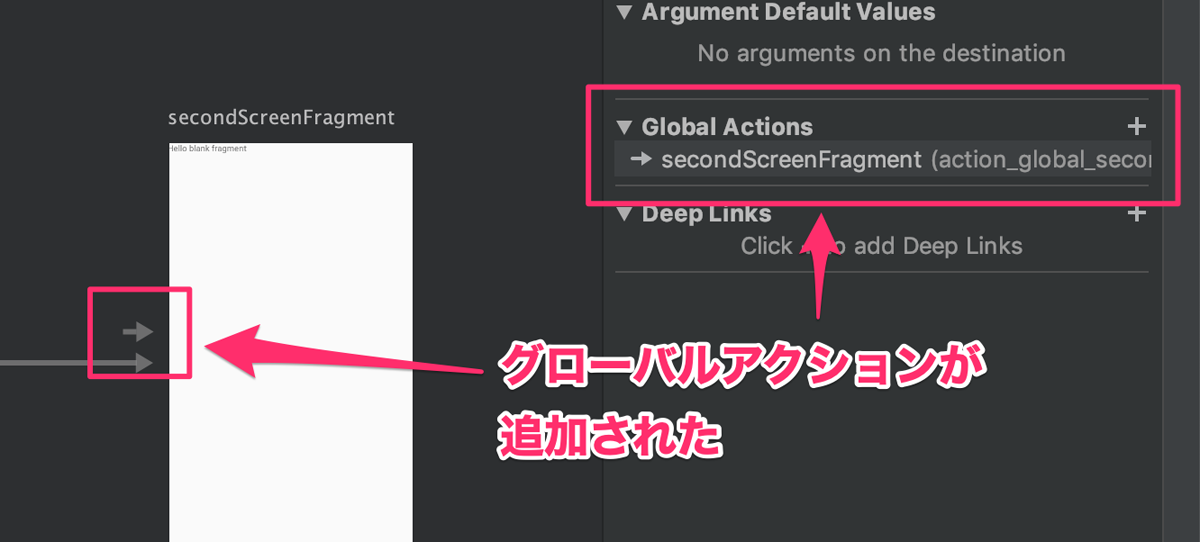

図23：グローバルアクションが作成された

　グローバルアクションの矢印は、ディスティネーションの隣に小さく表示されるのが特徴です。さまざまな画面から遷移する用事がある画面には、設定しておくとよいでしょう。

Deep Links属性

　最後のDeep Linksは、ディスティネーションへのディープリンク設定と、ほぼ同様です。違いとしては、ナビゲーショングラフ自体にリンクされるので、特定のディスティネーションではなく、スタート画面に遷移させることができる点が挙げられます。

まとめ

　ナビゲーションエディタの全体を解説しました。画面遷移を定義する作業の、かなりの部分がGUI上でできそうなことに、驚いた方もいるのではないでしょうか。次回は、これまでの内容を踏まえて、より実践的に画面遷移を扱っていくためのTIPSを解説していきます。
