GCグラフの表示
ログファイルの一覧からグラフ化したいファイルの行を選択し、右クリックするとポップアップが表示されます。

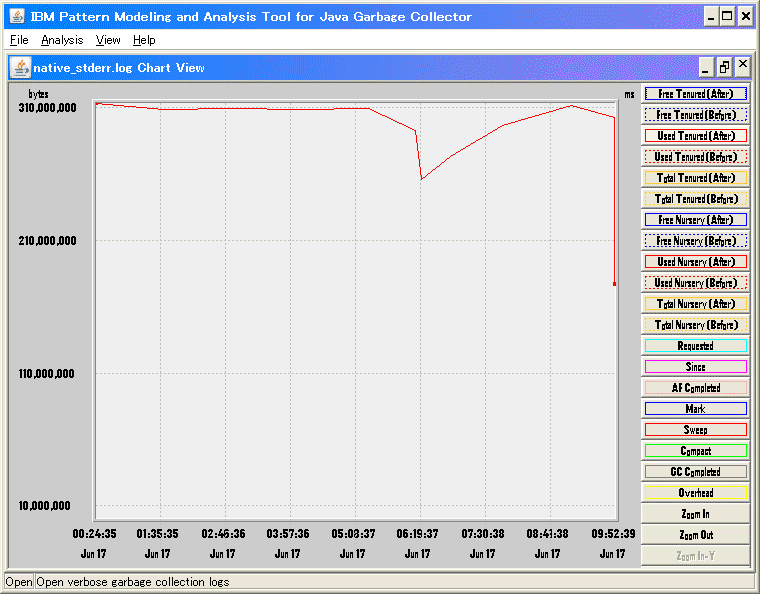

［Graph View All］を選択すると、GCグラフが表示されます。
グラフの選択
右側に縦に並んでいるボタンから、表示するグラフを選択します。初期表示では「Used Tenured(After)」のみ表示されます。グラフには「bytes」単位と「ms」単位があります。bytes単位はグラフの左縦軸に、ms単位は右縦軸に表示されます。
この中で重要なグラフは以下の通りです。
グラフの種類
| グラフの種類 | 単位 | 説明 |
| Used Tenured（After） | bytes | GC後のヒープ使用量。 |
| Used Tenured（Before） | bytes | GC開始時のヒープ使用量。 |
| Requested | bytes | AF発生時のヒープ要求量。 |
| AF Completed | ms | GC(AF)にかかった時間。 |
それぞれのグラフは以下のポイントに注意してください。
注意点
| グラフの種類 | ポイント |
| Used Tenured（After） | ピークが過ぎた後は減少していますか？ 右肩上がりになっている場合、メモリリークが発生している可能性があります。 |
| Used Tenured（Before） | 想定したサイズに収まっていますか？ 収まっていない場合は、ヒープサイズの変更、メモリの増設を検討する必要があります。 |
| Requested | 突然に大きな要求量が発生していませんか？ 原因を特定し、できるだけ小さくしてください。 |
| AF Completed | （システムの起動、終了時などを除き）長いものでも2秒以内に終わっていますか？ 長いGCが発生する場合は、ヒープサイズ、GCアルゴリズムの変更を検討してください。 |
最後に
ここまででGC解析の手法と、チューニングポイントを説明しました。しかし、ヒープサイズのチューニング、GCアルゴリズムの解説は省略しています。それには理由があります。
それは、
- ヒープサイズのチューニング、GCアルゴリズムの解説はネット上でいくらでも見つかる。
- 設計の悪いシステムは…JVMオプションのチューニング程度ではパフォーマンスを改善できない。
- 設計の良いシステムは…チューニングをしなくてもデフォルトの設定で実用的なパフォーマンスを発揮する。
からです。
悪い設計で問題が起きてから改善するのではなく、良い設計で問題を防止することを心がけてください。さらなるチューニングを施したい方は、参考資料を読んでください。
Tivoli Performance Viewerについて
WebSphereのパフォーマンス計測なら、「Tivoli Performance Viewerがあるから、いいじゃない？」と思う方もいるかもしれません。ですが、Tivoliは非常に重いツールです。パフォーマンスの悪いシステムのパフォーマンスを計ろうとする場合は役に立たなくなってしまいます。
参考資料
- @IT『WebSphereサーバ・チューニング入門 シリーズ』
WebSphereサーバそのもののチューニングをまとめています。
- IBM WSDD『WebSphereパフォーマンス・チューニングと問題判別』
WebSphereのパフォーマンス問題に関連する情報をまとめています。v5用ですが、ポイントはv6でも変わりません。
- IBM WSDD『WAS V6 Best Practice』
システムの設計時、実装時の注意点がまとめられています。WebSphere開発者は必読です。
