オーディオチャンネルを分離する
DirectShowフィルタの作成 - 前編

複数の出力ピンを持つDirectShowフィルタの作成方法

2008/10/27 14:00

ポスト

入力ピンクラスの実装

クラス定義

　フィルタクラスの定義が終わったので、次は入力ピンクラスAudioInPinを定義しましょう。フィルタクラスをCBaseFilterから派生させた場合、基本的に入力ピンクラスはCBaseInputPinから派生させます。いくつかオーバーライドすべきメソッドがあります（表4）。

表4.オーバーライドすべきメソッド

メソッド名	説明
BeginFlush	フラッシュの開始時に呼ばれる。
EndFlush	フラッシュの終了時に呼ばれる。
EndOfStream	ストリーム終了通知を受け取るときに呼ばれる。
Receive	サンプルを受信したときに呼ばれる。
GetMediaType	優先メディアタイプを提示する。
CheckMediaType	ピンが特定のメディアタイプを受け入れるかどうかを判定する（純粋仮想）。

class AudioInPin : public CBaseInputPin
{
public:
    AudioInPin(CBaseFilter *pFilter
        , CCritSec *pLock
        , HRESULT *phr);
    virtual ~AudioInPin();
    // IPin
    STDMETHODIMP BeginFlush(void);
    STDMETHODIMP EndFlush(void);
    STDMETHODIMP EndOfStream(void);
    STDMETHODIMP Receive(IMediaSample *pSample);
    // CBaseInputPin
    HRESULT GetMediaType(int iPosition, CMediaType *pMediaType);
    HRESULT CheckMediaType(const CMediaType *pmt);
};

コンストラクタ・デストラクタ

　入力ピンのコンストラクタでは特に必要な処理はありません。フィルタクラスと同様に、基底クラスであるCBaseInputPinを初期化するだけです。

AudioInPin::AudioInPin(CBaseFilter *pFilter
    , CCritSec *pLock, HRESULT *phr) :
    CBaseInputPin(INPUT_PIN_NAME, pFilter, pLock, phr, INPUT_PIN_NAME)
{
    NOTE1("%S", __FUNCTION__);
}

　デストラクタでは何もすることがないので、コードは割愛します。

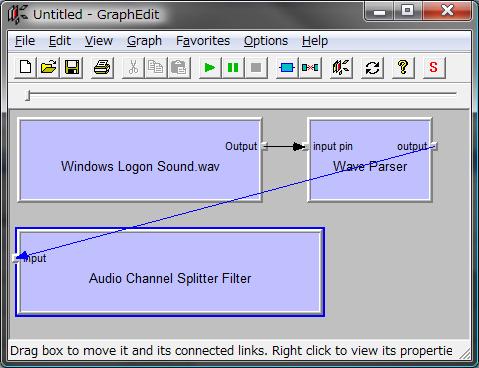

ピンを接続できるようにする

　今回作成するフィルタの入力ピンとアップストリームフィルタにある出力ピンを接続できるようにしましょう。ピン同士を接続するには、お互いのピンが許容するメディアタイプで接続する必要があります。

　まずGetMediaTypeを実装します。このメソッドでは、このピンが受け入れる優先メディアタイプを提示します。今回は何も提示しません。原則、フィルタは上流から下流に向かって順に接続されるため、上流フィルタから出力するメディアタイプが確定されていくからです。そのため基本的に入力ピンが優先メディアタイプを提示する必要はありません。

HRESULT AudioInPin::GetMediaType(int iPosition, CMediaType *pMediaType) {
    NOTE1("%S",__FUNCTION__);
    if(iPosition<0)
        return E_INVALIDARG;
    return VFW_S_NO_MORE_ITEMS;
}

　次にCheckMediaTypeです。このメソッドは引数として渡されたメディアタイプで接続可能かどうかを判定します。今回はステレオのオーディオストリームのみ接続可能として判定する処理を実装します。

HRESULT AudioInPin::CheckMediaType(const CMediaType *pmt) {
    NOTE1("%S", __FUNCTION__);
    int eq_major =(pmt->majortype==MEDIATYPE_Audio);
    int eq_sub   =(pmt->subtype==MEDIASUBTYPE_PCM);
    int eq_format=(pmt->formattype==FORMAT_WaveFormatEx);

    if(eq_major && eq_sub && eq_format) {
        if(pmt->Format()==NULL)
            return S_FALSE;
        if(pmt->FormatLength()!=sizeof(WAVEFORMATEXTENSIBLE) &&
            pmt->FormatLength()!=sizeof(WAVEFORMATEX))
        {
            return S_FALSE;
        }
        WAVEFORMATEXTENSIBLE *wfxe=
            (WAVEFORMATEXTENSIBLE *)pmt->Format();
        if((wfxe->Format.wFormatTag==WAVE_FORMAT_EXTENSIBLE ||
            wfxe->Format.wFormatTag==WAVE_FORMAT_PCM) &&
            wfxe->Format.nChannels==2)
        {
            return S_OK;
        }
        return S_FALSE;
    }
    return S_FALSE;
}

WAVEFORMATEXTENSIBLE

　上記コードでは、WAVEFORMATEXだけでなく、多チャンネル、高精度PCMフォーマットを表すときに使われるWAVEFORMATEXTENSIBLEも許容する判定処理を行っています。

　WAVEFORMATEXTENSIBLEではwFormatTagの値がWAVE_FORMAT_EXTENSIBLEになります。オーディオサブタイプのGUIDはwFormatTagによって変化しますが、無圧縮の整数PCMであるため同じ値となります。

　残りのメソッドは、サンプルの転送に関わることなので後編で実装します。
