Eclipse RCPプログラミング 1:RCPを生かすアーキテクチャ

ViewCVSをすばやくブラウズする拡張ブラウザの作成

  • LINEで送る
  • このエントリーをはてなブックマークに追加
目次

RCP開発のポリシー

 いざRCPで開発だといっても、何をどうすればよいかが分からないかもしれません。そのため、次の事項をなるべく守るように設計していくと良いと思います。

  • 複雑なビューは作るな、複雑なパースペクティブにせよ
  • ひとつのビューやエディタを複雑にしてしまうと、ただのSWTアプリケーションを作るのと大差がなくなってしまいます。RCPはパースペクティブという概念を持っているので、圧倒的に簡単にレイアウトや制約を設定することできます。
  • ボタンよりもアクションを使え
  • ボタンは活性、非活性の切り替えが受動的になり、個々のウィジェット同士の結びつきが密になってしまいます。アクションは能動的な切り替えを可能とし、ツールバーにも、ポップアップメニューにも同じアクションを利用することができます。また、ショートカットキーも設定することができます。
  • ビュー、エディタは直接参照を行ってはいけない
  • 双方向に参照を持たせると変更に弱くなってしまいます。参照を一方向にすることで、参照元を自由に変更することが可能になります。もっと言えば、直接的な参照を行わないことにより、ビューなどのGUI部分とロジック部分の切り離しを容易に行えます。

アーキテクチャ

 RCPアプリケーションが採用すべきアーキテクチャは次のようになります。

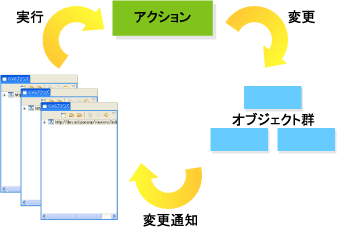

基本アーキテクチャ
基本アーキテクチャ
  • マウスクリックやキー操作によってアクションが実行される
  • アクションはオブジェクト群に対して何らかの変更を行う
  • オブジェクト群はすべてのビューに対して変更の通知を行う
  • それぞれのビューは変更内容に興味がある場合に表示を更新する

ViewCVS専用ブラウザの作成

 実際にViewCVS専用ブラウザの作成を通して、ポリシーの実現方法について説明します。

"モデル"を考える

 まずは、今回作るViewCVSの機能を実現するためのモデルを考えます。

画面イメージをざっくりと考える

 何はともあれ、画面イメージを最初に考える必要はあります。しかし、ここは本当にざっくりで充分です。なぜなら、RCPにおいて画面のレイアウトや、新しいビューの追加は容易に実施できるからです。

 とりあえず、直感的に思いつく画面イメージはこんなところです。

画面イメージ
画面イメージ

ドメインモデルを考える

 次にViewCVSが持っている情報をクラス化してみましょう。ここではGUIを考慮する必要は無く、通常のクラス分析から割り出します。割り出したクラス構成は次のようになります。

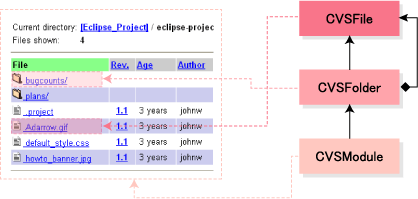

モデルクラス構成
モデルクラス構成

イベント通知機能を追加する

 JDKのAPIとして、JavaBeansにイベント通知を付加するjava.beans.PropertyChangeEventjava.beans.PropertyChangeListenerがあります。今回はこれらを利用して、クラスにイベント通知機能を追加していきましょう。

イベント通知機能の追加
public class CVSModule extends CVSFolder {

    public static final String EVENT_UPDATE_URL = "url";

    @Override
    public void setUrl(String url) {
        super.setUrl(url);
        firePropertyChange(this, EVENT_UPDATE_URL, url);
    }

    /**
     * PropertyChangeListener.
     */
    private List<PropertyChangeListener> listeners
        = new ArrayList<PropertyChangeListener>();

    /**
     * リスナーの追加.
     * @param listener リスナー.
     */
    public void addPropertyChangeListener(
        PropertyChangeListener listener) {
        listeners.add(listener);
    }

    /**
     * リスナーの除去.
     * @param listener リスナー.
     */
    public void removePropertyChangeListener(
        PropertyChangeListener listener) {
        listeners.remove(listener);
    }

    /**
     * プロパティ変更イベントの発行.
     * @param name
     * @param value
     */
    protected void firePropertyChange(
        Object source, String name, Object value) {
        for (PropertyChangeListener listener : listeners) {
            listener.propertyChange(new PropertyChangeEvent(
                source, name, null, value));
        }
    }
}
