まずは動かしてみよう〜その2：設定手順〜
設定手順
1.パソコンにUSB-COMドライバをインストールする
ダウンロードしたCDM2.04.06.exeをダブルクリックします。

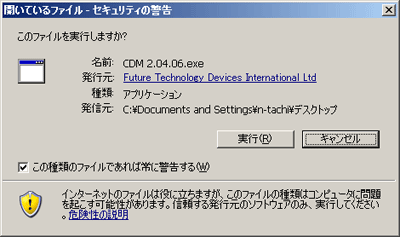

下のようにセキュリティの警告が出ることがありますが、その場合は「実行」ボタンをクリックします。
コンソール画面が開いて、数秒でインストールは終了します。
正しくインストールできたか、コントロールパネルの「プログラムの追加と削除」で確認します。以下のような項目があればOKです。
2.マジカルボックス制御基板をプログラム書き込みモードにする

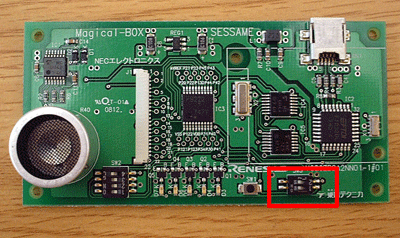

基板の右下にあるSW3というスイッチを探してください。

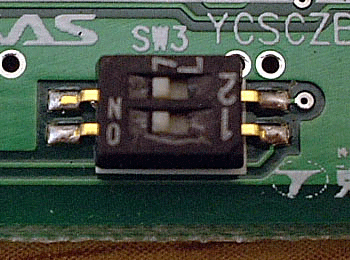

2つスイッチがありますので、つまようじなど先のとがったもので、両方とも左側（数字の書いてないほう）にします。
3.マジカルボックス制御基板を接続する
USBケーブルで、パソコンの空いているUSBコネクタに接続します。初めての接続では、画面に「新しいハードウェアが検出されました」などのメッセージが表示されます。
4.COMポートを調べる

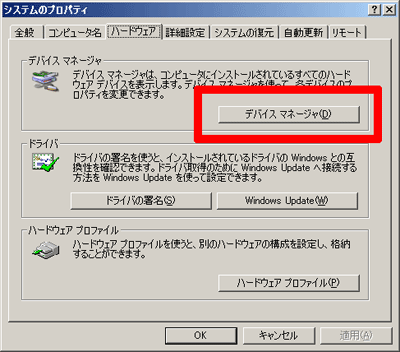

コントロールパネルから、システムをダブルクリックします。ハードウェアタブを選んで、一番上のデバイスマネージャをクリックします。

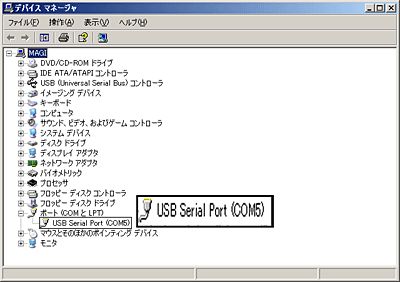

ポート(COMとLPT)の中にUSB Serial Port があることを確認、COMポート番号をチェックします。図の場合はCOM5です。
5.プログラム書き込みソフトを起動してマイコンにプログラムを書き込む
WriteEZ2_V110_2フォルダの下にある「WriteEZ2.exe」をダブルクリックして起動します。

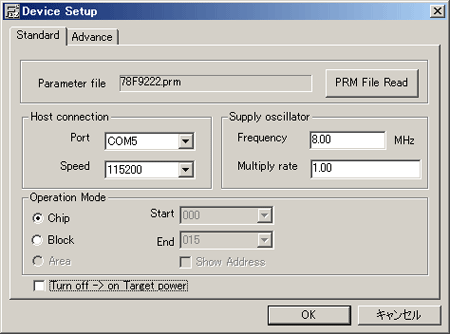

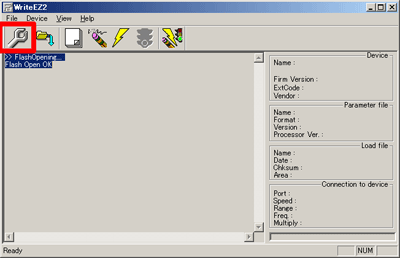

最初に、左上のスパナ型のアイコンをクリックして、セットアップ画面を表示します。以下の画面を参考に各項目を設定してください。

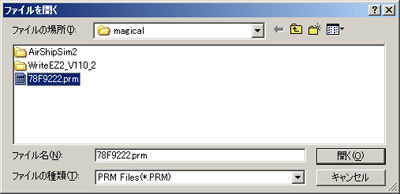

最初はパラメータファイルの指定です。PRM File Readボタンをクリックして、ダウンロードしたファイルの中から「 78F9222.prm」 を指定します。
Portは、さきほどデバイスマネージャで確認したポート番号を指定してください。Speedは「115200」を選びます。Frequency は「8.00」、Multiply rateは「1.00」です。あとはChipを選んで、一番下の□Turn off -> on Target power はチェックを外しておきます。

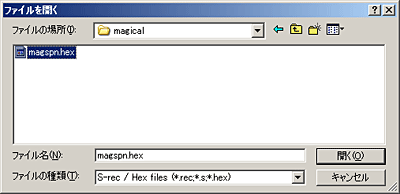

次にマイコンに書き込むプログラムをロードします。WriteEZ2のメニューからFileをクリックし、loadを選ぶとファイル選択ウィンドウが開きます。ダウンロードしたファイルの中にある、「magspn.hex」を選んでください。
以上でWriteEZ2の準備は完了です。

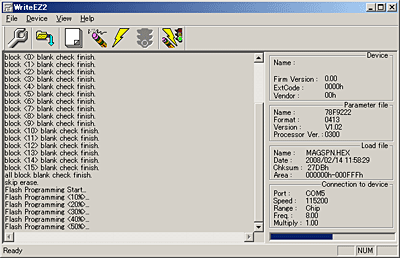

このアイコンをクリックすると、プログラムの書き込みが始まります。
書き込みが終了したら、FileメニューからQuitを選んでWriteEZ2を終了させてください。
6.マジカルボックス基板を実行モードにする

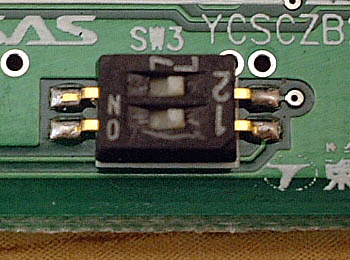

上記の手順2で書き込みモードにしたSW3を、2つとも右側（数字の書いてある方）に切り替えて、実行にします。
7.PCとの通信許可モードにする

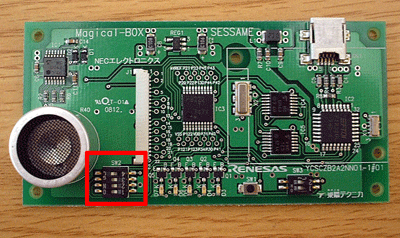

今度は基板左下のSW2を設定します。
カバーが被っている場合は、ピンセットなどで剥がしてしまってください。このSW2の一番奥側、4の数字の書いてあるスイッチを数字とは反対側（下の写真では左側）に切り替えます。
8.リセットボタンを押して、マジカルボックス基板を起動させる
SW3のとなりに、黒丸の小さな押しボタンスイッチSW1がありますので、これを1回押します。
ちょっと面倒になってきましたか？準備はもう少しです。
9.飛行船シミュレータを起動する
WriteEZ2が終了しているのを再度確認してください。次にAirShipSim2フォルダの下にある、「AirShipSim.exe」をダブル・クリックして飛行船シミュレータを起動してください。通常は最初に以下のように命令コードセットを聞いてきます。ここはそのまま「決定」をクリックします。

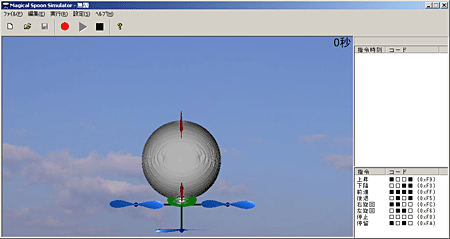

おつかれさまでした！これで準備は万端です。パソコンの画面に飛行船シミュレータが表示されていると思います。
