クラスタードインデックスについて

原文: Analyzing clustered indexes

  • LINEで送る
  • このエントリーをはてなブックマークに追加
2010/12/06 14:00

 SQL Anywhereはバージョン8.0.2以来、クラスタードインデックスをサポートしてきました。SQL Anywhereにおいて、クラスタードインデックスと非クラスタードインデックスの間に物理的な違いはありません。この記事では、クラスタードインデックスの利点にはどのようなものがあるのかを説明します。 (原文:Analyzing clustered indexes、2010/09/14投稿)

目次

 本稿はデータベースソフトウェア「SQL Anywhere」およびデータベース全般に関する英語ドキュメントを翻訳する形で提供しています。図など、部分的に英語のままになっていますが、製品のSQL Anywhere自体は完全に日本語化されていますのでご安心ください。

 SQL Anywhereはバージョン8.0.2以来、クラスタードインデックスをサポートしてきました。SQL Anywhereにおいて、クラスタードインデックスと非クラスタードインデックスの間に物理的な違いはありません。また、参照整合性制約のメンテナンスのために暗黙的に作成されるインデックスなども含め、すべてのインデックスはクラスタ化することができます。さらに、ALTER INDEX文を使うことで、クラスタ化の属性を追加または削除できます。ただ、このクラスタ化はあくまで検索の''手がかり''であり、クエリがORDER BY句を含む場合はやはりソート処理が必要です。

 インデックスがクラスタ化されている場合(ちなみに宣言できるクラスタードインデックスの数は1つのテーブルにつき1つまでです)、ローが最初に挿入される際、データベースサーバは、テーブルページ内のローの物理的並び順を、クラスタードインデックスにおけるインデックスエントリの並び順にできるだけ一致させようとします。このようなクラスタードインデックスの利点は言うまでもなく、サーバがレンジスキャンの際にクラスタ化されたこの性質を活用できることです。クエリ処理時にクラスタードインデックスによる検索を行うと、読み込まなければならないテーブルページの数を最小限に抑えることができます。

クラスタ化に関する統計情報

 SQL Anywhereバージョン10からは、インデックスがCLUSTEREDとして宣言されているかどうかに関係なく、データベース内の各インデックスのクラスタ化に関する統計がサーバによって管理されるようになりました。こうした統計情報はSYS.SYSPHYSIDXシステムビューで見ることができ、また次のようなクエリを使って検索できます。

1  SELECT tbl.creator, tbl.table_name, ix.table_id, ix.index_name,
2        COALESCE((IF tbl.clustered_index_id = ix.index_id THEN 'Y'
3                  ELSE 'N' ENDIF), 'N') AS CLUSTERED,
4        pix.depth, pix.seq_transitions,
5        pix.rand_transitions, pix.rand_distance,
6        pix.key_value_count, pix.leaf_page_count
7  FROM SYS.SYSIDX ix JOIN SYS.SYSPHYSIDX pix ON (ix.table_id = pix.table_id
8             AND ix.phys_index_id = pix.phys_index_id )
9      JOIN SYS.SYSTAB tbl ON (tbl.table_id = ix.table_id)
10 WHERE tbl.creator = 1 AND pix.depth > 1
11 ORDER BY tbl.table_name;

 SYS.SYSPHYSIDXシステムビューが表示する統計情報は、データベースの最新チェックポイントの時点のものです。

 上記のクエリに見られる値のうち、depthkey_value_countleaf_page_countの3つを理解するのは簡単です。depthはインデックスのレベル数を、key_value_countは個別のキー値の数を、そしてleaf_page_countはインデックス内のリーフページの数を表しています。その他の値、すなわちseq_transitionsrand_transitions、そしてrand_distanceは次のように定義されます。

 あるインデックスの中に、辞書式順序で隣接した2つのインデックスエントリがあるとします。これに対応する2つのベーステーブルローが同じテーブルページにある場合、この2つのインデックスエントリはゼロトランジション(zero transition)であると呼ばれます。つまり、遷移の必要がないという意味です。一方、2つのベーステーブルローが隣接するテーブルページに現れる場合はシーケンシャルトランジション(sequential transition)が必要になります(上記クエリのseq_transitions)。もっと離れたテーブルページに現れる場合はランダムトランジション(random transition)が必要になります(上記クエリのrand_transitions)。また、このようにローを隔てるテーブルページの数はランダムディスタンス(random distance)と呼ばれます(上記クエリのrand_distance)。

 こうした統計情報に従って、クエリオプティマイザは各インデックスのクラスタ化の状態(クラスタ化の宣言がされているかどうかは不問)を評価し、コスト見積もりを修正できます。次の例を見てください。

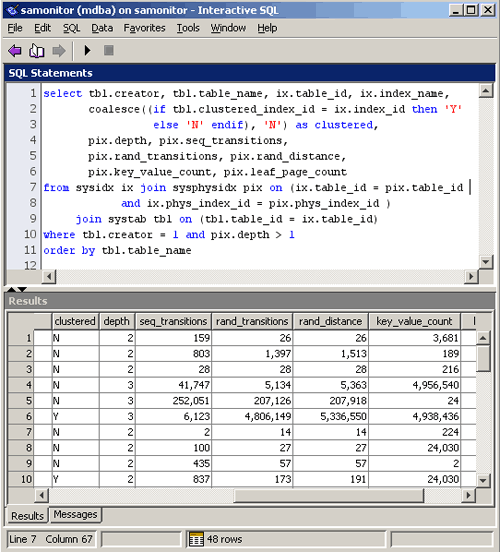

 画面の4、5、6行目のインデックスは、約5,000,000のローを含む同じベーステーブルに対するものです。まず4行目の、4,956,540の個別のキー値を含むインデックスに注目してください。このインデックスは、クラスタ化の宣言はされていませんが、かなりクラスタ化された状態にあります。このことは、シーケンシャルトランジションが41,747であるのに対し、ランダムトランジションがたった5,134しかないことから判断できます(ゼロトランジションの数は不明)。このような統計情報に基づいて、クエリオプティマイザはクエリ処理実行時のクラスタ化プロパティを仮定し、このインデックスを利用してデータにアクセスする際に読み込まれるテーブルページの数を最小限に抑えます。

 逆に今度は、6行目のクラスタ化が宣言されているインデックスを見てみましょう。このインデックスは厄介です。というのも、シーケンシャルトランジションが6,123しかないのに、ランダムトランジションが4,806,149もあります。つまりこのインデックスは、真のクラスタ状態からは程遠いものです。ランダムディスタンスの値をキー値の総数で割って平均をとると、隣接するインデックスエントリの各ペアは2ページ離れたベーステーブルのローを指し示すことになります。このような余分な取得コストも、オプティマイザがこのインデックスを利用したアクセスプランのコストを算定する際に考慮に入れられます。したがって、データベース管理者は、REORGANIZE INDEX文、もしくはALTER INDEX REBUILD文を使ってこのインデックスを再編成すべきかもしれません。

 5行目のインデックスでは、シーケンシャルトランジションとランダムトランジションの数がほぼ同じで、クラスタ化されたローとクラスタ化されていないローが同程度の割合で混在していることがわかります。このような場合でも、インデックスの再編成をすることは、6行目のインデックスほどの効果は期待できないとはいえ、有用だと考えられます。


  • LINEで送る
  • このエントリーをはてなブックマークに追加

著者プロフィール

  • Glenn Paulley(Glenn Paulley)

    カナダ オンタリオ州 ウォータールー R&DセンターにてSQL Anywhere 開発における Director of Engineering としてクエリ・オプティマイザなどの開発をリードしている。 ・IvanAnywhere
