インストール／環境設定

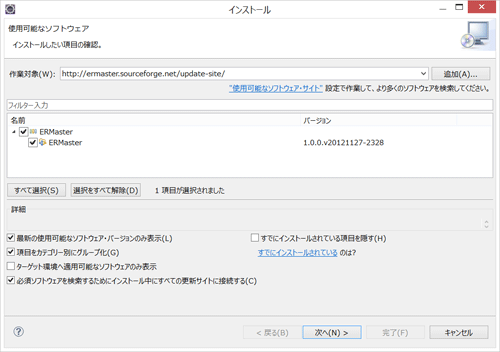

Eclipseを起動して、［ヘルプ］‐［新規ソフトウェアのインストール］をクリックします。インストールダイアログが表示されたら［作業対象］に、以下のURLを追加してください。
ここで、インストールしたい項目に［ERMaster］を選択し、［次へ］ボタンをクリックします。
途中、ライセンスの受け入れダイアログが表示されますので、［使用条件の条項に同意します］を選択し、インストールを完了してください。
ERMasterのインストール
インストールが完了したら、Eclipseを再起動してください。

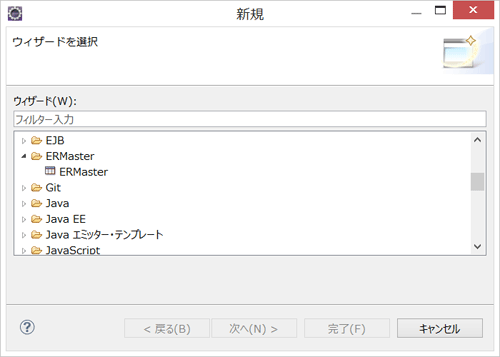

Eclipseの再起動後に、［プロジェクトを右クリック］‐［新規］‐［その他］‐［ERMaster］の項目が追加されていればインストール成功です。
ERMasterの新規作成
ER図をつくる
インストールが完了したら、ERMasterを使って、ER図を作成します。
新規Javaプロジェクトの作成

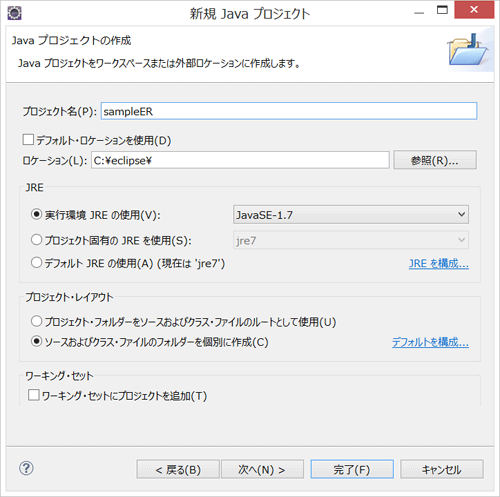

Eclipseの［ファイル］‐［新規］‐［新規Javaプロジェクト］を選択します。ここで、プロジェクト名は「sampleER」としています。
新規Javaプロジェクトの作成
ER図の新規作成
作成した「sampleER」プロジェクトを選択し、［ファイル］‐［新規］‐［その他］‐［ERMaster］をクリックします。

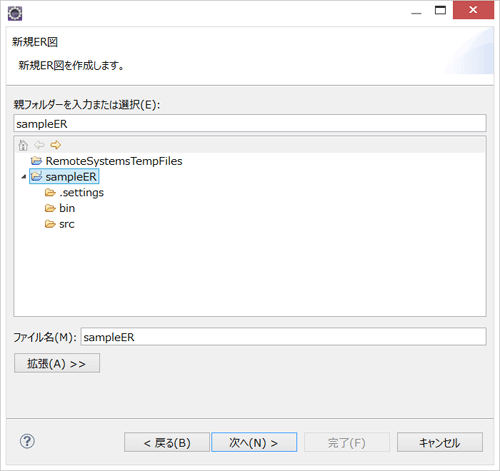

ここで、新規ER図のファイル名を聞かれるので「sampleER」としています。
新規ER図の作成

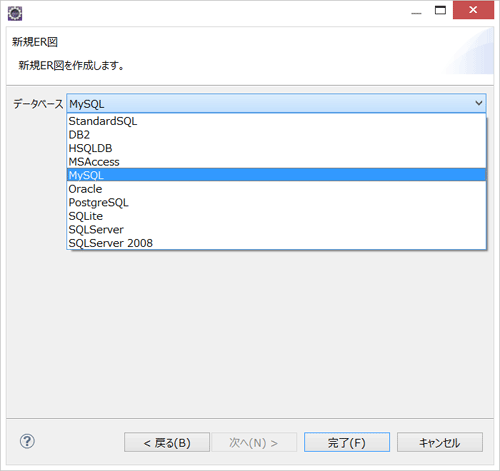

［次へ］ボタンをクリックすると、対象とするデータベースを聞かれるので、［MySQL］を選択します。
新規ER図の作成時のデータベース選択

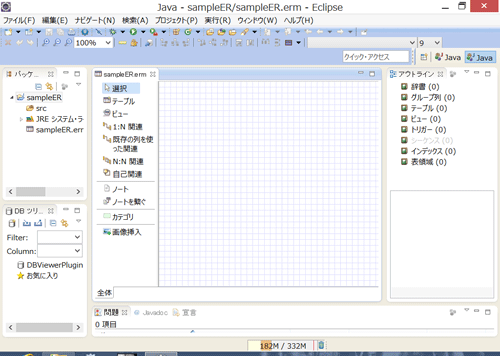

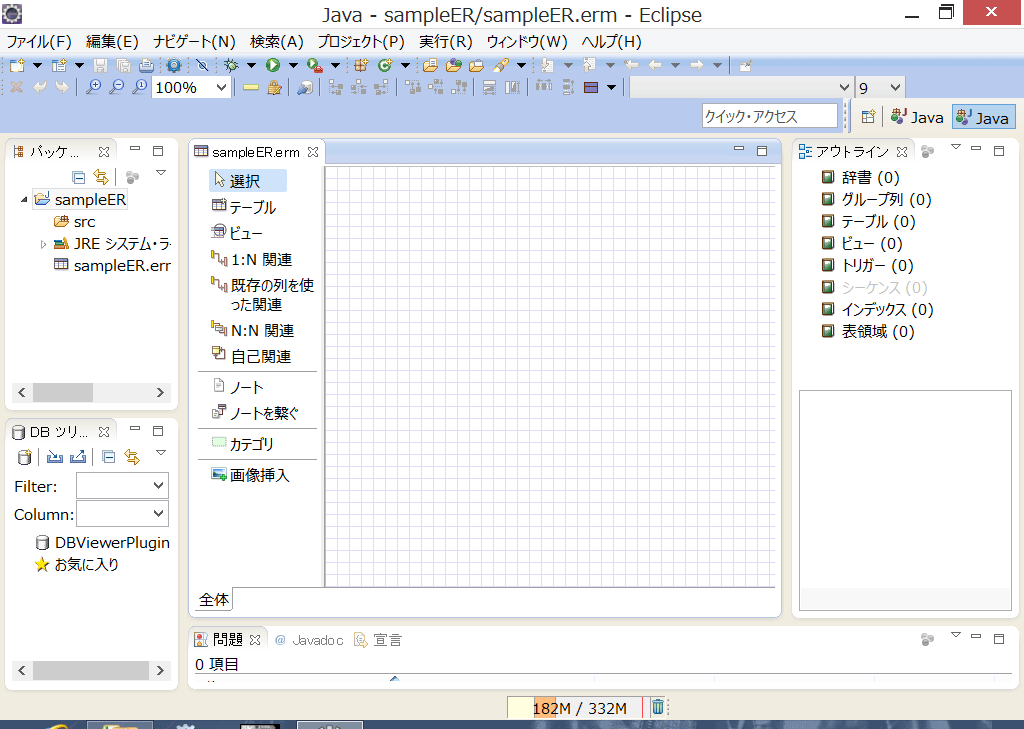

［完了］ボタンをクリックすると、次のようなER図の作成画面が表示されます。
ER図の作成
